概述
LinkIQ™ 网络 + 线缆测试仪旨在提供可靠的线缆测试,以及需要由网络测试专业人员完成的工作。 LinkIQ™ 通过基于频率的测量验证线缆性能(最高 10 千兆),并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行最近位置的交换机诊断,以识别关键网络问题并验证交换机配置,且无需使用其他设备。另外还包括模拟和数字音频发生器,端口闪烁,远端定位器等功能,并且测试结果可以通过LinkWare™ PC进行管理。
特性
LinkIQ 能够测量长达 1000 英尺(305 米)的长度,并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图,有助于识别错线和串绕。LinkIQ 的主要线缆测试功能是线缆性能测试,用于判断是否符合 10BASE 到 10GBASE(10 Mb/s 到 10 Gb/s)的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求,而传输测试仪只能证明特定测试设备可以通过链路进行通信。
操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求,简单地指示合格/不合格。

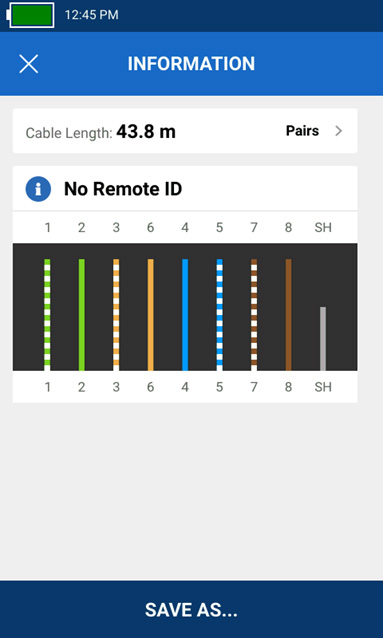

线缆测试(无远程连接)显示每根线缆的长度和线对。
远程线缆测试显示远程 ID 号 5、每根线缆的长度和线对,以及以及高达 10 Gb/s 的线缆性能。
远程线缆测试显示远程 ID 号 1、每根线缆的长度和线对以及高达 2.5 Gb/s 的线缆性能,但由于用户设置的 10 Gb/s 性能限制,测试失败。
除了强大的线缆测试功能外,LinkIQ 还提供关于最近连接交换机和通过 IP ping 进行的连接性测试的详细信息。LinkIQ 与交换机协商,确定通告数据速率(高达 10GBASE-T)半/全双工识别、交换机名称和 IP 地址、端口号和 VLAN 信息。
交换机端口测试显示交换机名称和 IP 地址、已连接端口、VLAN 以及公告的速度和双工设置。如果配置了 ping 测试,则显示目标地址和最大响应时间。 向下滚动以显示以太网供电结果
ping 测试将确认与本地网络或互联网上设备的连接性,并支持 IPv4 和 v6。 LinkIQ 的地址可以手动设置或通过 DHCP 设置。设置后,当检测到交换机时,作为自动测试的一部分运行 ping 测试。 ping 测试的结果包括对目标、DNS 服务器和网关的四个 ping 中的每一个的识别和响应时间。
Ping 结果屏幕显示 4 个 ping 中的每一个的目标响应时间。向下滚动显示 DHCP、DNS 和网关信息。
尽管以太网供电使安全摄像头和接入点等设备的安装变得更加简单,但根据太网联盟对 800 多名安装人员、集成商和最终用户的调查发现,五分之四的受访者在集成 PoE 系统时遇到困难。 其中一部分原因可以追溯到 IEEE 提供三个 PoE 标准,术语“PoE”未注册,以及各种不符合标准的实施。
为了简化 PoE 安装和故障排除流程,LinkIQ 显示提供电源的线对,包括用于实施双重签名的不同功率等级和线对。 此外,LinkIQ 实际上将在连接处施加负载,以确保公告的功率实际上通过交换机跨布线基础设施提供。LinkIQ 已获得 IEEE-802.3™ PoE 标准的以太网联盟认证,实现可靠的多厂商互操作性。
交换机端口以太网供电设置显示使用的线对、可用功率和等级以及负载下 PoE 测试的结果。
LinkIQ 为其所执行的测试提供完整的记录功能。 测试仪中最多可存储 1,000 个带有描述性名称的结果,并可以恢复。 测试名称和编号随着每个名称的保存而自动增加(“附件 B-1”、“附件 B-2”、“附件 B-3”等),从而节省了按顺序测试线缆的大量时间。
报告数据可导出至 PC 以作记录之用。 LinkIQ 使用 Fluke Networks 的报告软件 LinkWare™ PC,该软件支持 20 年前的各类测试仪,是业内拥有数万活跃用户的实际报告解决方案。LinkWare 可用于存储结果以及生成 PDF 报告。
使用 LinkWare PC 生成 PDF 测试报告。
LinkIQ 与今天的智能手机一样,基于手势触摸屏,几乎占据了整个设备的表面。 这样可以轻松显示大量信息,并提供滑块和全键盘等清晰和简单的控件。尽管 LinkIQ 可以执行各种测试,但用户界面经过简化,因此具有单一的测试功能。 所显示的结果完全取决于连接至设备单个“RJ-45”连接器的内容。单个 USB-C 端口可连接计算机,以便将来进行软件更新、报告和为设备充电。和 Fluke Networks 的其他产品一样,LinkIQ 在我们的环境实验室经过设计和测试,以确保其坚固性,包括振动、温度、湿度、静电放电及跌落测试。
- • 支持英语、德语、法语、日语、泰语、西班牙语、繁体中文、简体中文、韩语、俄语、意大利语、葡萄牙语
- • 生成与 IntelliTone™ 探头或 Pro3000™ 兼容的模拟或数字音频,以协助在墙壁或电信机房内定位线缆
- • 交换机上的端口灯闪烁,有助于识别已连接的交换机端口
- • 与 MicroScanner™ PoE 远程服务集标识符兼容,用于以太网插座识别
- • 触敏手势显示
- • 可充电锂离子电池
- • 使用 LinkWare™ PC 通过 USB-C 轻松完成功能和网络测试升级
- • 通过标准 USB-C 端口充电
LIQ-100 包含 LinkIQ 主机和附件。
型号和配件
型号
LIQ-100-IE 金牌支持服务
LinkIQ™ 线缆+网络测试仪,具有配备磁性带的复式连接器适配器、RJ45 远程-ID #1、快速参考指南、USB-C 到 USB-A 线缆、充电线缆、Cat6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线、 RJ45/11 模块适配器、带远程 ID 支架的吊带以及行李袋。参见图片
GLD-LIQ-IE
LinkIQ™ 电缆 + 网络测试仪和工业以太网远程适配器可享受 1 年金牌支持服务
GLD3-LIQ-IE
LinkIQ™ 电缆 + 网络测试仪和工业以太网远程适配器可享受 3 年金牌支持服务
LinkIQ™ 线缆+网络测试仪,具有配备磁性带的复式连接器适配器、带盒的 RJ45 远程-ID #1-7、Intellitone 探头、快速参考指南、USB-C 到 USB-A 线缆、充电线缆、Cat6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线、 RJ45/11 模块适配器、带远程 ID 支架的吊带以及行李袋。参见图片
规格
一般规格
功能
说明
用户界面所支持的语言
英语 (SW v1.0)
重量
1 磅 6 盎司(624 克)
电池
类型:Lithium-ion, 3.6 V, 6400 mAh
使用寿命:8 小时(典型)
充电时间:4.5小时
充电温度范围:0 °C 至 +40 °C
电源适配器
输入:100 to 240 VAC ±10%, 50/60Hz
输出:15 VDC,最高 2 A
二级
主机接口
USB C 型
显示屏
800 x 480 彩色电容式多点触控
体积
8.5 英寸 x 4.5 英寸
工作温度
0°C 至 45°C
贮存温度
-10°C 至 +60°C
相对工作湿度
0 % 至 90 %,0°C 至 35°C
0 % 至 70 %,35°C 至 45°C
操作高度
4,000 米
3,200 米,带交流适配器
振动
随机、2 g、5 Hz-500 Hz
接口
1 米接口,6 侧
主动网络诊断
功能
说明
诊断协议
Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)
最近距离的设备诊断(如果可通过诊断协议获得)
交换机名称
端口号
VLAN 名称
公告的数据速率
公告的双工
以太网供电兼容性
IEEE 802.3af/at (SW v1.0)
带签名电阻的硬件协商
与 LLDP/CDP 进行软件协商
以太网供电诊断
公告的功率等级(1 至 4)(SW v1.0)
公告的可用功率
供电线对
单一签名和双重签名诊断
以太网供电测量
负载电压 (V)
负载功率 (W)
端口闪烁
已连接端口的指示灯闪烁
线缆测试规范
功能
说明
测试端口
屏蔽 8 针模块插座支持 8 针模块 (RJ45) 插头。
调试自动测试
10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅布线图
测试速度:长度小于 70 米时为 6 秒
缆线类型
平衡双绞线布线
非屏蔽双绞线
屏蔽双绞线
2 对和/或 4 对
仅布线图测试
记录布线图
各个线对的长度
诊断串绕
用户可选择 T568A 或 T568B
用户可选择的交叉设置(直通、半交叉、全交叉)
测试速度:长度小于 120 米时为 1 秒
最大长度
305 米 (1000 英尺)
额定传输速度 (NVP)
用户可设置
音频发生器
生成可与 Fluke Networks IntelliTone 探头兼容的数字音频。
生成与通用模拟探头兼容的模拟音频。
远程 ID 定位器
使用远程 ID 终端识别多达 7 个唯一端口或办公室插座
