CertiFiber®光纤损耗测试套件
产品亮点
可加速光纤认证过程中的每一个步骤
- 光纤损耗测试套件的认证时间极短-三秒内在两个波长上完成两根光纤的测试。
- 符合 ANSI/TIA 和 ISO/IEC 环型通量的合规性要求
- 搭配 OptiFiber® Pro OTDR 使用时,可整合 1 层(基本)/ 2 层(扩展)测试和报告
- ProjX™ 管理系统确保所有的作业正确、高效地完成
- 光纤损耗测试套件提供根据产业标准或定制测试限值进行的自动通过/失败分析 查看更多 >
- 双端通过/失败光纤连接器端面认证
- 由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示。
- Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
- Taptive™ 用户界面可提供简单、动画式指导以消除不正确的参考设定和“负损耗”错误。
- 便捷的 quad 模块可支持多模和单模损耗测试
- 扩展单模测试距离范围达 130km
- 内置视觉故障定位器的光纤损耗测试套件
- 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告
- 兼容 Linkware™ Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题,并可方便地将测试结果从测试仪传输和整合到 LinkWare™ PC Cable Test Management Software
产品导航
概述
CertiFiber Pro 光损耗测试工具可提高光纤认证的效率。Taptive 用户界面可简化设定、消除错误并加速故障排除。参考设置向导能确保基准设置正确并避免“负损耗”错误。CertiFiber Pro 光纤损耗测试套件 (OLTS) 以面向未来的 Versiv 平台为基础,配合 OptiFiber Pro 模块使用时,可整合 1 层(基本)/ 2 层(扩展)测试和报告。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测模块。分析测试结果并使用 LinkWare 管理软件创建专业的测试报告。
CertiFiber Pro 光纤损耗测试套件 (OLTS) 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面,保证高效完成任务。该双端光纤检查功能能够自动进行通过/失败认证,排除了光纤检测中的人为猜测,任何人都可以成为光纤检测专家。
特性
独特功能:
- 与以前使用的电缆测试仪相比,Versiv 能使用户完成更多的作业,加速完成测试过程的每个步骤
- ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤,并可确保所有测试均能一次性正确完成
- 通过 Taptive 用户界面,各种技术水平的技术人员进行高级数据分析、以及安装和操作易如反掌。
- LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告
标准:
- 配合 OptiFiber™ Pro OTDR 使用时,可合并 OLTS 第 1 级(基本级)、OTDR 第 2 级(扩展级)认证、端面检测和报告
- 设置参考向导可根据 ISO/IEC 验证测试参考导线(TRC)是否合格 14763-3 并避免负损耗错误
- ANSI/TIA 和 ISO/IEC 标准需要符合环通量要求的光发射条件
- 根据 IEC 61300-3-35 进行双端光纤端面认证
性能:
- 三秒自动测试 — (比传统测试仪快四倍)包括:对两种波长的两根光纤进行光损耗测量,以及距离测量和光损耗预算计算
- 提供根据产业标准或定制的测试极限值进行的自动通过/失败分析
- 识别造成“负损耗”结果的不正确测试程序
- 双端通过/失败光纤连接器端面认证
- 由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示
- 所有典型连接器类型(SC、ST、LC 和 FC)均可使用的可互换功率计适配器,实现准确的 1 跳线参考方法
- 内置可视故障定位器(VFL),可执行基本诊断和极性检测
- 在单个光纤上的双波长测量功能使测试仪可以用于只需一个光纤链路的应用中。
- 无需其他设备或流程即可符合 TIA-526-14-B 和 IEC 61280-4-1 环通量要求
- 利用集成 Wi-Fi 可轻松地将结果上传到 LinkWare Live
Versiv 由现场测试仪的高级用户界面 Taptive 驱动。凭借基于手势触屏的界面,技术水平各异的技术人员和项目经理能避免代价不菲的错误操作,并通过减少击键次数、简化设置向导、指击缩放来提高作业速度,随时获取更多数据。
![]() |
Taptive 用户界面简化了设置步骤, 消除错误并加速故障排除过程。 |

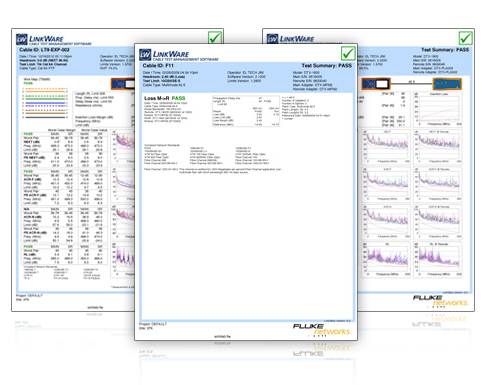

LinkWare 具有管理测试结果并创建专业测试报告的传统优点,使项目经理能够完全监控工作流程并整合测试结果。
LinkWare PC 将数据收集到便于客户理解的单一报告中,突出说明质量和工艺。LinkWare PC 中的 LinkWare Stats 功能提供将测试结果转化为图形的自动统计报告,直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据,以便能轻松地查看余量和定位异常点。
![]() |
测试环通量和测试参考线。 |
LinkWare Live 是云式服务,任何人均可在任何设备上随时随地管理认证工作。 通过 LinkWare Live,您可以
- 了解每项任务的每次测试。 使用任意智能设备即可查看任意项目的情况,分析每一次测试,即时获得错误设置或线缆 ID 的通知。
- 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机,实现无错误测试以及粘贴标签。
- 确保您的测试仪处于更新的状态。标准随时可能在没有通知的情况下发生变化,而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。
- 不要再把时间和汽油浪费在送测试仪回办公室上。集成 Wi-Fi 可以直接将测试结果从工作场所上传到 LinkWare Live。然后自动下载到正确的任务中,以使用 LinkWare PC 快速生成报告。
- 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态,确保它们始终处于校准状态并运行最新固件。
- 支持所有 Versiv 型号:DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
*见支持的国家/地区。
光纤连接器端面污染是光纤故障的主要原因。灰尘和污染物可以引起插入损耗和反射,抑制光传输并引起收发器损坏。光纤损耗测试能够发现此问题,但是在许多情况下,连接部分的灰尘会导致光纤测试既耗费时间又不准确。在光纤认证测试的前期、中期和后期,灰尘会由一个光纤连接器端面转移至另一个端面,这会造成问题,所以任何连接部分的两个端面都必须保持干净并时刻对其进行检查。
CertiFiber Pro 光纤损耗测试套件 (OLTS) 利用 2 Versiv 总机设备提供双端光纤检测能力。一台设备作为普通 CertiFiber Pro 总机,另一台设备作为远程设备。使用总机设备作为远程设备可在远程提供触摸屏界面,让您能够直观地检查光纤端面!
CertiFiber Pro 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面,保证第一时间完成任务。该双端光纤检查功能能够自动进行通过/失败认证,排除了光纤检测中的人为猜测,任何人都可以成为光纤检测专家。
Fluke Networks Test Reference Cords and Launch Fibers with LC connectors feature our unique metal latch design. Traditional LC connectors use a single-piece plastic design that flexes the latching mechanism each time the connector is inserted and removed and eventually breaks, making them unsuitable for repeated use in testing. The Fluke Networks Metal LC latching system uses a multi-piece metal design with a spring located between the latch and connector body. Since this latch is not part of the body and does not flex, the life of the latching mechanism is greatly improved, thereby extending the life of the LC connector and therefore the TRC’s and launch cords.
The Metal LC connector is compliant with IEC 61754-20 and TIA-604-10B intermateability standards. 该锁扣还经过了多达 10,000 次插入测试,其性能没有下降,且通过了所有 Telecordia GR-326-CORE 耐久性测试,包括热力、湿度、振动、弯曲、冲击和盐雾测试。尽管连接器本身是最坚固的,但玻璃纤维端面仍然容易受到损坏,因此务必要检查端面以确保其无污染,并在必要时对其进行适当清洁。
型号和配件
型号
CFP2-100-M-NW 金牌支持服务
配置与 CFP2-100-M 相同,禁用集成 Wi-Fi。参见照片
GLD-CFP-100-M
CFP2-100-M、CFP2-100-M-NW、CFP-100-M-W 或 CFP-100-M 提供 1 年金牌服务支持服务
GLD3-CFP-100-M
CFP2-100-M、CFP2-100-M-NW、CFP-100-M-W 或 CFP-100-M 提供 3 年金牌服务支持服务
CFP2-100-S-NW 金牌支持服务
配置与 CFP2-100-S 相同,禁用集成 Wi-Fi。参见照片
GLD-CFP-100-S
CFP2-100-S、CFP2-100-S-NW、CFP-100-S-W 或 CFP-100-S 提供 1 年金牌支持服务
GLD3-CFP-100-S
CFP2-100-S、CFP2-100-S-NW、CFP-100-S-W 或 CFP-100-S 提供 3 年金牌支持服务
CFP2-100-Q-NW 金牌支持服务
配置与 CFP2-100-Q 相同,禁用集成 Wi-Fi。请参见图片
GLD-CFP-100-Q
CFP2-100-Q、CFP2-100-Q-NW、CFP-100-Q-W 或 CFP-100-Q 提供 1 年金牌支持服务
GLD3-CFP-100-Q
CFP2-100-Q、CFP2-100-Q-NW、CFP-100-Q-W 或 CFP-100-Q 提供 3 年金牌支持服务

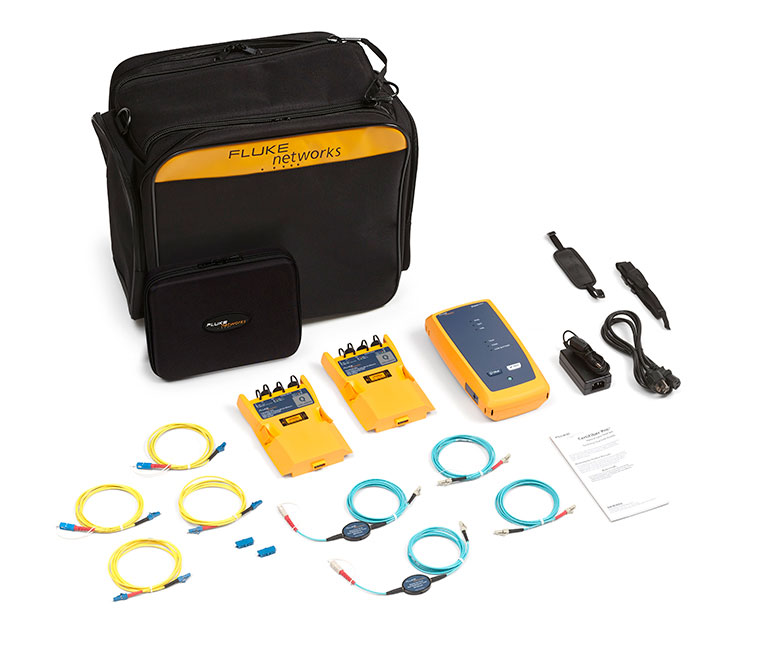

CFP2-Q-ADD-R 金牌支持服务
带远端的 CertiFiber Pro 附加工具包 - 包括 1 套 Versiv 2 远端、(2) 个 CertiFiber Pro 四模 OLTS 模块、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC Simplex 适配器、(2) 条手拎带、(2) 条肩带、大型便携包、交流电充电器、校准说明和入门指南见照片。(需要 Versiv 2 主机)见照片
GLD-CFP-Q-ADD-R
CFP2-Q-ADD-R 或 CFP-Q-ADD-R 提供 1 年金牌支持服务
GLD3-CFP-Q-ADD-R
CFP2-Q-ADD-R 或 CFP-Q-ADD-R 提供 3 年金牌支持服务

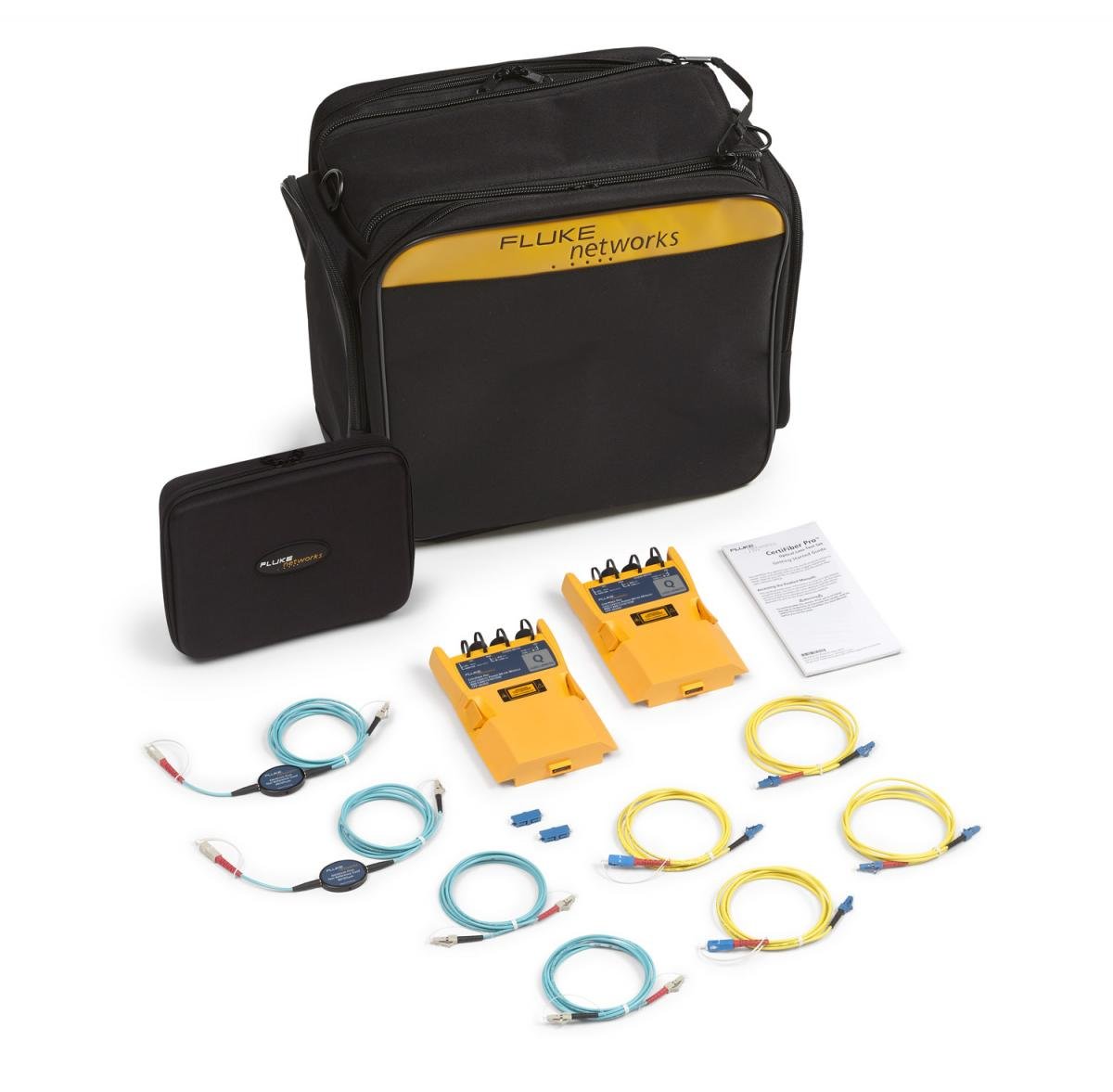

CFP-MM-ADD 金牌支持服务

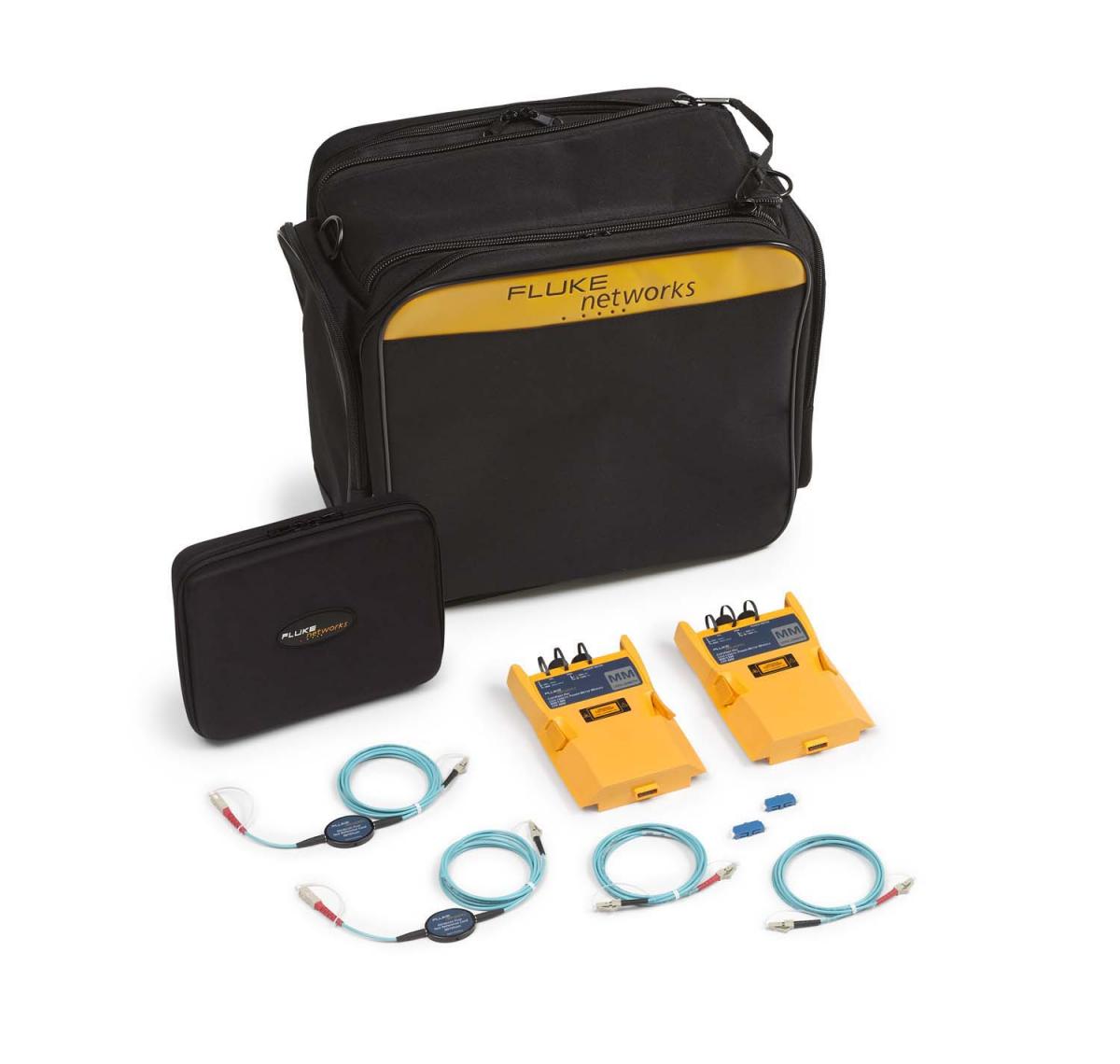

(2) CertiFiber Pro 多模式 OLTS 模块、符合 SC/LC EF 标准的 MM TRC 便携包 50 µm、TRC 便携箱、(2) LC/LC 适配器、大型便携箱、校准声明和入门指南。请参见图片
GLD-CFP-MM-ADD
购买 CFP-MM-ADD(包括 CertiFiber Pro 多模工具包),享有 1 年金牌支持保修服务
GLD3-CFP-MM-ADD
购买 CFP-MM-ADD(包括 CertiFiber Pro 多模工具包),享有 3 年金牌支持保修服务
CFP-SM-ADD 金牌支持服务
(2) 个 CertiFiber Pro 单模 OLTS 模块、SC/LC SM TRC 工具包、 TRC 便携包、(2) 个 LC/LC 适配器、大型便携箱、校准说明和入门指南。请参见图片
GLD-CFP-SM-ADD
购买 CFP-SM-ADD(包括 CertiFiber Pro 单模 OLTS 模块),享有 1 年金牌支持保修服务
GLD3-CFP-SM-ADD
购买 CFP-SM-ADD(包括 CertiFiber Pro 单模 OLTS 模块),享有 3 年金牌支持保修服务
CertiFiber Pro 型号有 2 个版本:无线和非无线。无线版本集成 Wi-Fi,可上传结果到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本。
CFP2-100-M 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro 多模 OLTS 模块、SC/LC 兼容 EF MM TRC 工具包 50 um、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 交流电充电器、集成 Wi-Fi、校准说明和入门指南。参见照片
GLD-CFP-100-M
CFP2-100-M、CFP2-100-M-NW、CFP-100-M-W 或 CFP-100-M 提供 1 年金牌服务支持服务
GLD3-CFP-100-M
CFP2-100-M、CFP2-100-M-NW、CFP-100-M-W 或 CFP-100-M 提供 3 年金牌服务支持服务

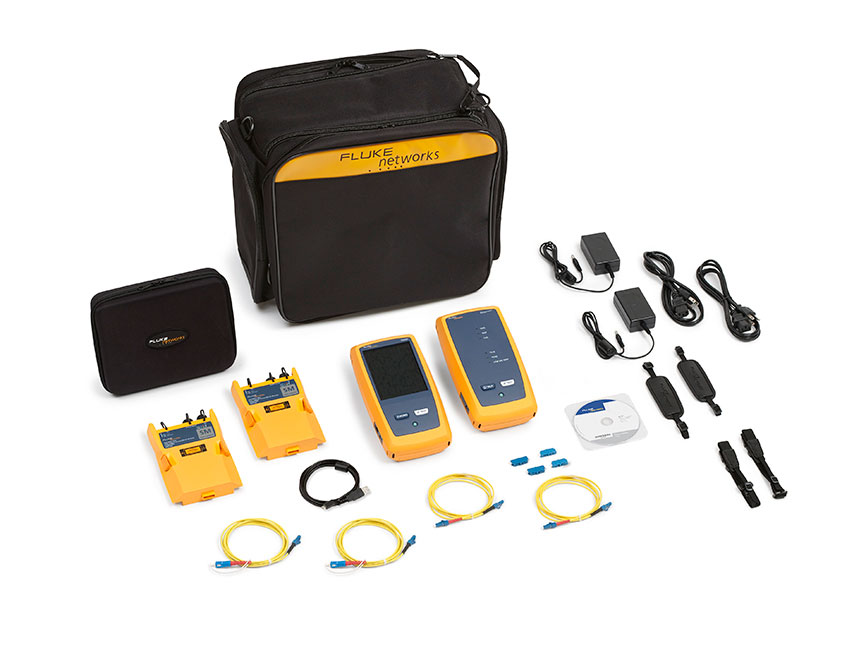

CFP2-100-S 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro 单模 OLTS 模块、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、LinkWare 软件 CD、(2) 个交流电充电器、集成 Wi-Fi、校准说明和入门指南。参见照片
GLD-CFP-100-S
CFP2-100-S、CFP2-100-S-NW、CFP-100-S-W 或 CFP-100-S 提供 1 年金牌支持服务
GLD3-CFP-100-S
CFP2-100-S、CFP2-100-S-NW、CFP-100-S-W 或 CFP-100-S 提供 3 年金牌支持服务
CFP2-100-Q 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro Quad OLTS 模块、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC Simplex 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、集成 Wi-Fi、校准说明和入门指南。请参见图片
GLD-CFP-100-Q
CFP2-100-Q、CFP2-100-Q-NW、CFP-100-Q-W 或 CFP-100-Q 提供 1 年金牌支持服务
GLD3-CFP-100-Q
CFP2-100-Q、CFP2-100-Q-NW、CFP-100-Q-W 或 CFP-100-Q 提供 3 年金牌支持服务
CFP2-100-Q 提供 1 年期金牌支持服务(仅限美国和欧洲。欧洲订购:CFP2-100-Q/GLD INT).
CFP2-100-QI 金牌支持服务

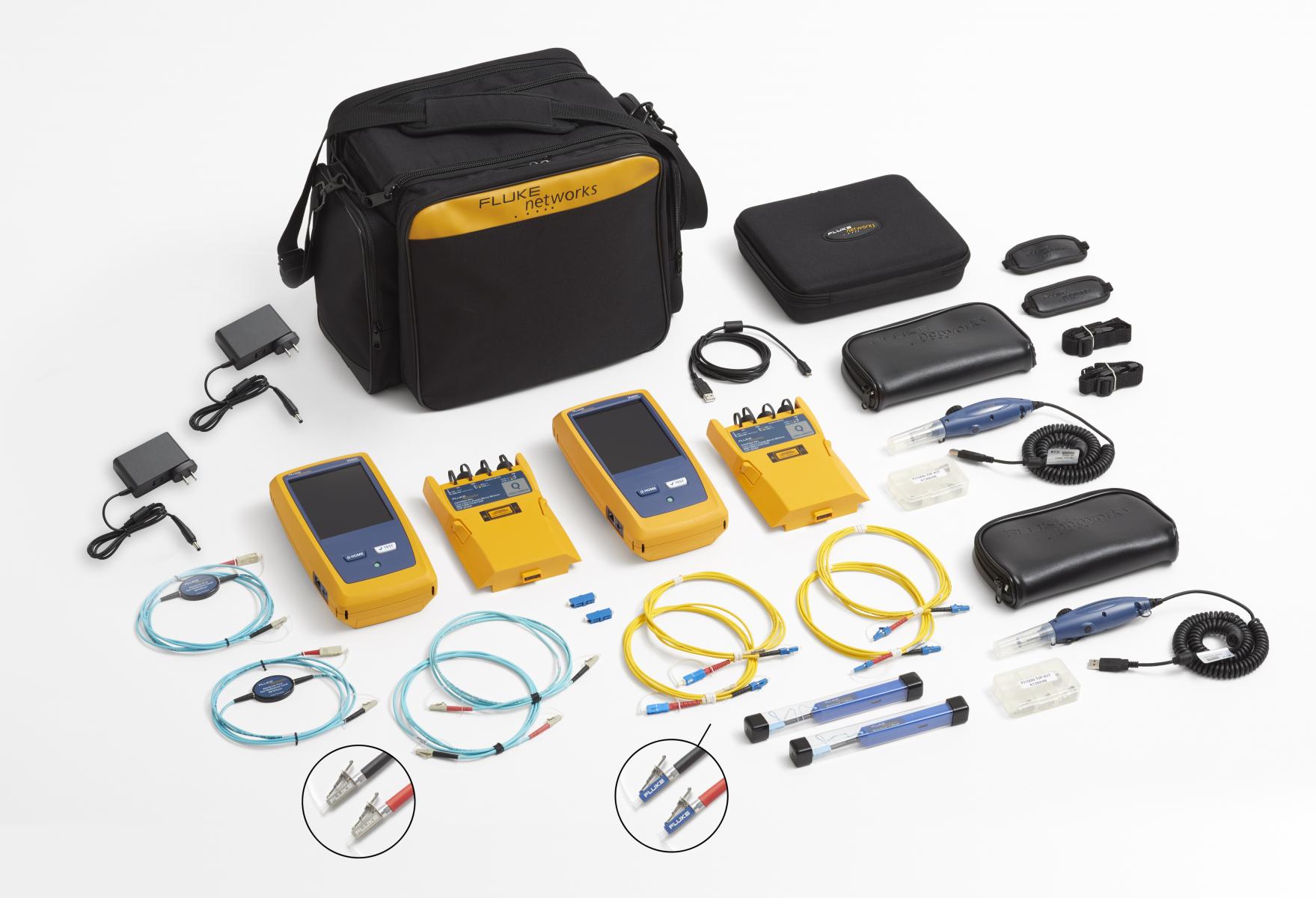

CertiFiber Pro Quad OLTS 带双端检测。该工具包包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro Quad OLTS 模块、(2) 个 USB Fiber Inspection 视频探头及 4 个端头、多模环型通量合规性测试参考线套件 (2m),用于测试 50um LC 端接光纤 (2 SC/LC、2 LC/LC)、单模测试参考线套件 (2m),用于测试 9um LC 终端光纤 (2 SC/LC, 2 LC/LC)、TRC 便携包、(2) 个 1.25 mm 一键式清洁器、(2) 个 2.5 mm 一键式清洁器、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、集成 Wi-Fi、校准说明和入门指南。请参见图片
GLD-CFP-100-Qi
CFP2-100-QI、CFP-100-QI-W 或 CFP-100-Qi 1 提供 年金牌支持服务
GLD3-CFP-100-Qi
CFP2-100-QI、CFP-100-QI-W 或 CFP-100-Qi 提供 3 年金牌支持服务
CFP2-100-QI CFP-100-QI 提供 1 年期金牌支持服务(仅限美国和欧洲。欧洲订购:CFP2-100-QI/G INT).
CERTIFIBER PRO QUAD OLTS V2,含双端检测
配件
VERSIV 硬片面包装盒 参见照片
Versiv 耳机 见图片
Versiv 吊挂带套包 见图片
Single-mode test reference cord kit (2 m) for testing SC terminated fibers (4 SC/SC)
Single-mode test reference cord kit (2 m) for testing LC terminated fibers (2 SC/Metal LC, 2 Metal LC/Metal LC) See Photo
Single-mode test reference cord kit (2 m) for testing FC terminated fibers (2 SC/FC, 2 FC/FC)
Single-mode test reference cord kit (2 m) for testing ST terminated fibers (2 SC/ST, 2 ST/ST)
Single-mode test reference cord (2 m) for testing SC terminated fibers (SC/SC)
Single-mode test reference cord (2 m) for testing LC terminated fibers (SC/Metal LC)
Single-mode test reference cord (2 m) for testing FC terminated fibers (SC/FC)
Single-mode test reference cord (2 m) for testing ST terminated fibers (SC/ST)
Single-mode test reference cord (2 m) for testing LC terminated fibers (Metal LC/Metal LC)
Single-mode test reference cord (2 m) for testing FC terminated fibers (FC/FC)
Single-mode test reference cord (2 m) for testing ST terminated fibers (ST/ST)
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 50 µm LC terminated fibers (2 SC/Metal LC, 2 Metal LC/Metal LC) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 50 µm SC terminated fibers (4 SC/SC) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 50 µm SC terminated fibers (SC/SC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 50 µm LC terminated fibers (SC/Metal LC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 50 µm FC terminated fibers (SC/FC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 50 µm ST terminated fibers (SC/ST) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 62.5 µm LC terminated fibers (2 SC/Metal LC, 2 Metal LC/Metal LC) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 62.5 µm SC terminated fibers (4 SC/SC) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 62.5 µm SC terminated fibers (SC/SC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 62.5 µm LC terminated fibers (SC/LC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m)for testing 62.5 µm FC terminated fibers (SC/FC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode Encircled Flux compliant test reference cord (2 m) for testing 62.5 µm ST terminated fibers (SC/ST) - for use with CertiFiber Pro and SimpliFiber Pro only.
Multimode test reference receive cord (2 m) for testing 50 µm SC terminated fibers (SC/SC)
Multimode test reference receive cord (2 m) for testing 50 µm LC terminated fibers (Metal LC/Metal LC)
Multimode test reference receive cord (2 m) for testing 50 µm FC terminated fibers (FC/FC)
Multimode test reference receive cord (2 m) for testing 50 µm ST terminated fibers (ST/ST)
Multimode test reference receive cord (2 m) for testing 62.5 µm SC terminated fibers (SC/SC)
Multimode test reference receive cord (2 m) for testing 62.5 µm LC terminated fibers (Metal LC/Metal LC)
Multimode test reference receive cord (2 m) for testing 62.5 µm FC terminated fibers (FC/FC)
Multimode test reference receive cord (2m) for testing 62.5 µm ST terminated fibers (ST/ST)
适用于 Versiv 平台的 FI-1000 FiberInspector USB 视频探头

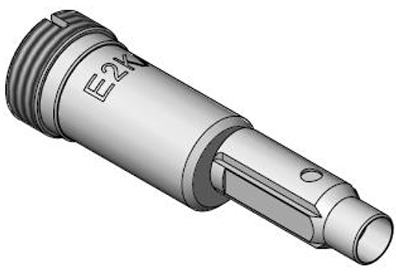

E2000/APC 闷头视频探头探尖。请参见图片
LC/APC 闷头视频探头探尖。请参见图片

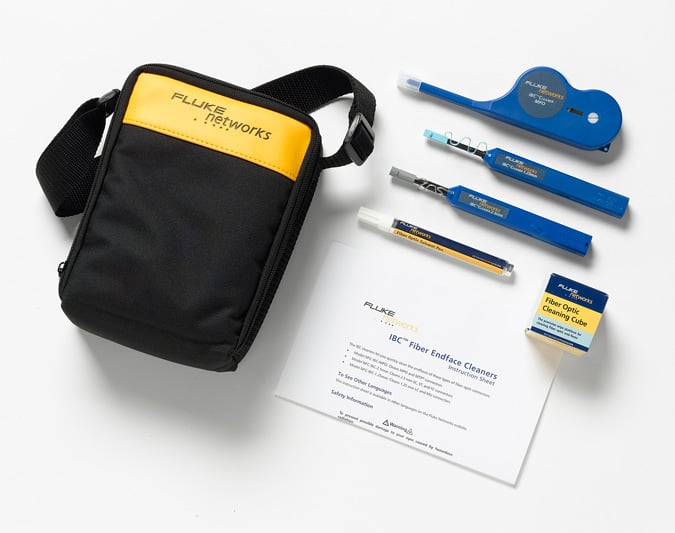

增强型光纤清洁工具包 - 包括一个 Quick Clean 1.25mm 清洁器、一个 Quick Clean 2.5mm 清洁器、一个 Quick Clean MPO 清洁器、一支溶剂笔、一个清洁块和一个软携包见照片
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 50 µm ST terminated fibers (2 SC/ST, 2 ST/ST) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 50 µm FC terminated fibers (2 SC/FC, 2 FC/FC) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 62.5 µm ST terminated fibers (2 SC/ST, 2 ST/ST) - for use with CertiFiber Pro only.
Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 62.5 µm FC terminated fibers (2 SC/FC, 2 FC/FC) - for use with CertiFiber Pro and SimpliFiber Pro only.
Single-mode test reference cord kit (2 m) for testing 9 µm SC/APC terminated fibers (2 SCUPC/SCAPC,2 SCAPC/SCAPC)
Single-mode test reference cord kit (2 m) for testing 9 µm LC/APC terminated fibers (2 SCUPC/Metal LCAPC,2 Metal LCAPC/Metal LCAPC)
FI-1000-KIT 金牌支持服务

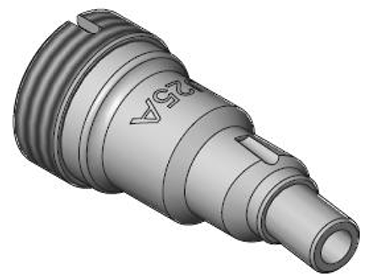

用于 Versiv 产品的 USB 光纤检测视频探头附加端套盒(盒内装有LC、FC/SC 闷头1.25 和 2.5mm 通用探尖)。请参见图片
GLD-FI-1000KIT
FI-1000 工具包享有 1 年金牌支持保修服务
GLD3-FI-1000KIT
FI-1000 工具包享有 3 年金牌支持保修服务
Versiv 小型便携箱。请参见图片
Versiv 大型便携箱背带 参见照片

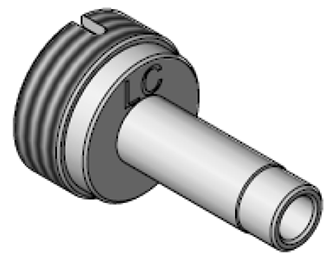

扩展 LC 闷头视频探头探尖。请参见图片
Versiv 主机 Wi-Fi 适配器(在以下国家供应)
30W 电源,15V,2A 带 US、EU、AU 和 UK 适配器 参见图片
30W 电源,15V,2A 带 US、南非和印度适配器 参见图片
30W 电源,南非和印度适配器 参见图片
Versiv 2 主单元备用部件
Versiv-XL 便携包。请参见图片
规格
功率表规格
输入连接器
可互换的接头适配器(LC 标准、SC、ST 和 FC 可选)
探测器类型
InGaAs
波长
850 nm、1300 nm、1310 nm、1550 nm
功率测量范围
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm(所有其他波长)
功率测量的不确定性1,2
< +/- 5% +/- 32 pW
测量的线性度3
< ± 0.1 dB
重新校准周期
一年
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求;双频(2.4 GHz 和 5 GHz)
1. +/- 100 pW @ 850 nm 2。在以下条件下:光功率水平 100 μW (-10 dBm),连续波 (CW),吸收功率 850 nm 和 1310 nm。发散光束,50/125 μm 时 NA = 0.20,9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
损耗/长度规格
技术规格
CertiFiber Pro 多模模块
CertiFiber Pro 单模模块
测试速度(不包括参考设置时间)
智能远端模式:< 3 秒 (2 波长,单向,自动波长检测)
远端信号源模式:≤ 2 秒 (2 波长,单向,自动波长检测)
环回模式:≤ 2 秒 (2 波长,单向,自动波长检测)
智能远端模式:< 3 秒 (2 波长,单向,自动波长检测)
远端信号源模式:≤ 2 秒 (2 波长,单向,自动波长检测)
环回模式:≤ 2 秒 (2 波长,单向,自动波长检测)
输入/输出连接器
可互换的接头适配器(LC 标准、SC、ST 和 FC 可选)
可互换的接头适配器(LC 标准、SC、ST 和 FC 可选)
发射条件1,2
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量
所测光纤类型
50/125 µm 或 62.5/125 µm
单模
光源类型和波长
LED 光源 850 nm ± 30 nm 1300 nm ± 20 nm
Fabry-Perot 激光二极管 1310 nm ± 20 nm 1550 nm ± 30 nm
最大测量长度
12 km
130 km
长度测量的准确性
± 1.5 m ± 长度的 1 %
± 1.5 m ± 长度的 1 %
输出功率(额定)
≥ -24 dBm,EF-TRC
≥ -4 dBm
输出功率稳定性3
8 小时内 ± 0.05 dB,15分钟内 ± 0.03 dB
8 小时内 ± 0.1 dB,15分钟内 ± 0.08 dB
1. EF-TRC 2 输出。EF 测量设备之间可能存在差异,但 EF 合规性的置信因数3可能为 95%。15 分钟预热后与功率水平有关 – 常温
损耗/长度规格(待续)
光源波长
850 nm、1300 nm、1310 nm、1550 nm
功率测量范围
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm(所有其他波长)
功率测量的不确定性1,2
< +/- 5% +/- 32 pW
测量的线性度3
< ± 0.1 dB
重新校准周期
一年
1. +/- 100 pW @ 850 nm 2。在以下条件下:光功率水平 100 μW (-10 dBm),连续波 (CW),吸收功率 850 nm 和 1310 nm。发散光束,50/125 μm 时 NA = 0.20,9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
所选规范
可视故障定位器 (VFL)
标题
要求
输出功率
>-5 dBm <0 dBm SMF-28 单模光纤连续波 SC/UPC 连接器
工作波长
650 nm 额定
输出模式
连续波
脉冲模式(2 Hz - 3 Hz 闪烁频率)
接头适配器
2.5 mm 通用
激光安全
II 类 CDRH
超过操作温度范围
环境规格
标题
要求
操作温度
-10° C 至 45° C
贮存温度
-10° C 至 +60° C
相对工作湿度
% 相对湿度,无冷凝
0 % - 90 %,32 °F - 95 °F (0° C - 35° C)
0 % - 70 %,95 °F - 113 °F (35° C - 45° C)
振动
随机、2 g、5 Hz-500 Hz
冲击
1 米跌落试验(无论是否带有模块和适配器)
安全
CSA C22.2 No. 1010.1:1992
EN 61010-1 第 1 版 + 第 1 次修订,2
污染等级
2
海拔
工作时:4,000 米;贮存时:12,000 米
EMC
EN 61326–1
