DSX2-5000 CH/DSX2-8000 CH CableAnalyzer™ 系列铜缆认证仪
产品亮点
加速铜缆认证测试过程中的每一步骤
- Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
- 无与伦比的速度，支持 Cat 6A、8、Class FA、I/II 和所有现行标准
- ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
- Taptive™ 用户界面可简化了设定过程并消除了其间可能出现的错误
- 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告 查看更多 >
- 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
- Intertek 认证 符合 TIA Level 2G – 最严苛的精度要求
- 全球线缆供应商背书的铜缆和光纤认证仪
- 内置外部串扰测试
- 与 Linkware™ Live 兼容。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果，从而在现场快速修复问题，并可方便地将测试结果从测试仪传输和汇总到 LinkWare™ PC Cable Test Management Software
产品导航
概述
DSX CableAnalyzer 系列铜缆认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8，还是 Class FA 和 I/II，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。
作为 Versiv 线缆认证产品系列的一员，DSX CableAnalyzer 系列铜缆认证仪可提供准确无误的认证。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。
特性
独特功能：
- 与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
- LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
- ProjX™ 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
- Taptive™ 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作
- LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告
- DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间
标准：
- 符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求
- 支持以太网供电 (PoE) 所需的全套电阻不平衡标准 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
- TCL 和 ELTCTL 测量符合 IEC 61935-1-1（2019 年 9 月发布）
- 整个布线路径中的屏蔽层连通性
性能：
- 八秒钟的 Cat 6A 测试时间使其拥有超快的认证速度
- 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
- 以全图形方式管理多达 12,000 个 Cat 6A 测试结果
- 电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
- 集成 Wi-Fi 让您方便地上传结果到 LinkWareTM Live
- LinkWare PC 管理软件上报告了超过 10 亿条链路
以全图形方式管理多达 12,000 个 Cat 6A 测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系统的所有工作详情都只有一个项目文件，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且以最后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。

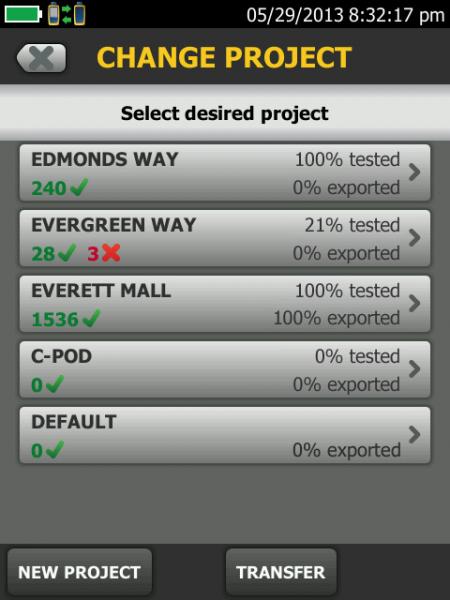

项目菜单屏幕显示 每任务完成百分比。 |
 |

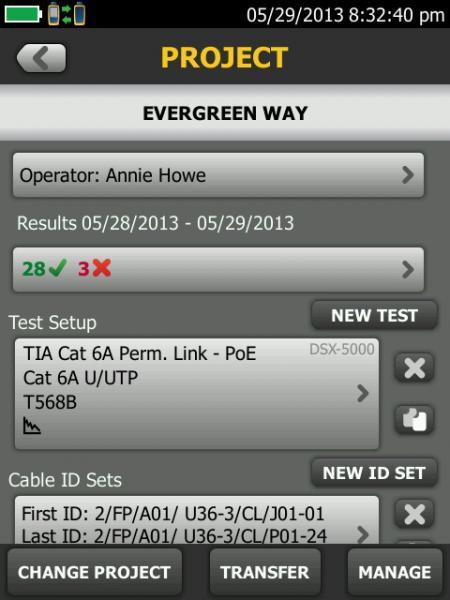

具体屏幕显示最新项目详情。 |
|

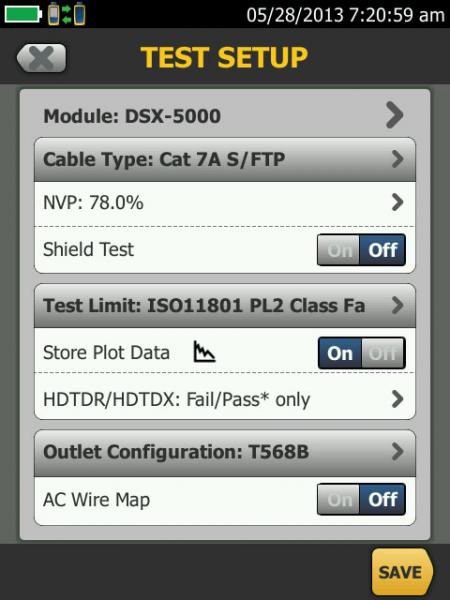

设置或查看测试限制和 测试属性。 |
电容触摸屏可使您更快地完成测试仪设置且支持所有标准
Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。
 |
| 设置简单。 |

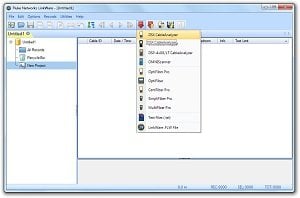

利用广受欢迎的多功能 LinkWare PC 管理软件应用程序，DSX CableAnalyzer 系列的用户可方便地访问 ProjX 管理系统数据、生成报告，以及更新测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做最后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告所有内容。
现在有了 LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析 LinkWare PC 测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式（易于检验裕量以及发现异常）汇总了完整的传输设施信息。
 |
 |
|
| 新版本 LinkWare PC 总是向后兼容之前的版本，因此您完全能够跟上新技术的发展，并将不同测试仪中的测试数据整合到一份测试报告中。 | LinkWare Stats 可汇总所有项目数据 |

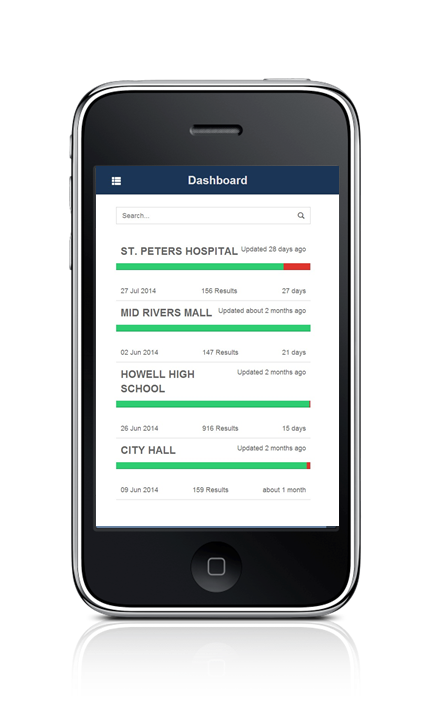

LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。 通过 LinkWare Live，您可以
- 了解每项任务的每次测试。 使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID 的通知。
- 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机，实现无错误测试以及粘贴标签。
- 确保您的测试仪处于更新的状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。
- 不要再把时间和汽油浪费在送测试仪回办公室上。集成 Wi-Fi 可以直接将测试结果从工作场所上传到 LinkWare Live。然后自动下载到正确的任务中，以使用 LinkWare PC 快速生成报告。
- 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态，确保它们始终处于校准状态并运行最新固件。
- 支持所有 Versiv 型号：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
*见支持的国家/地区。
电气专用插头设计符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求，且采用面向未来的设计，支持所有硬件升级
DSX CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 - 无论是当前的 Cat 5e、6、6A、8 还是 Class I/II 布线系统，DSX 均可根据所有行业标准进行测试。电气专用测试插头满足 Cat 8 / Class I/II 达 2000 MHz 现场测试所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。Cat 8 等较高性能布线系统需要更高精度的测量来保证其能提供 25G 和 40G 应用所需的抗扰性。此外，通过将测量功能集成到支持高达 40GBASE-T 测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。
DSX 支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。TCL 和 ELTCTL 是布线标准中的重要测量数据。这些参数决定满足平衡的最低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的电磁干扰 (EMI) 而对此属性特别感兴趣。
Fluke Networks 的 DSX CableAnalyzer 系列通过 Intertek (ETL) 认证，符合 ANSI/TIA-1152-A 标准对 Level 2G 测试设备的要求。（报告归档。）
八秒钟的 Cat 6A 测试时间，以及提交认证结果的快速方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需 3 秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可，是完成项目和系统验收的快速方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。

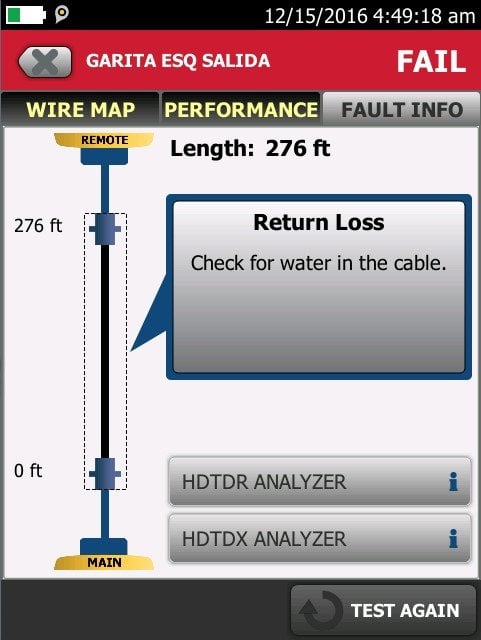

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于 250 MHz 频率以下，但 DSX CableAnalyzer 系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供远程分析使用。
高精度时域串扰 (HTDTX) 表明远端连接明显是问题所在 |
具备以 |
屏蔽连续性测试过去一直是是直流 (DC) 测量，无可用的故障定位功能。其他测试仪通过简单的电阻测试来检验屏蔽层的连通性。事实证明这些测试数据是不准确的，有时会将接地通路误判为屏蔽层连通，不能正确识别屏蔽层的断点。其他测试仪也可能会告诉您屏蔽中有断开的地方，但不会说明具体位置，让您不知道应该从哪里开始返工。DSX CableAnalyzer 系列是一款能够指示屏蔽完整性故障点距离的现场测试仪，显示屏蔽连通性的真实状态。这对数据中心和 Cat 8 设施有特别重要的意义，因为屏蔽连通性是保证屏蔽线缆外部串扰性能的关键。

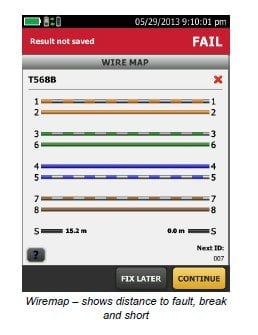

布线图 – 显示故障、断路和短路的位置
DSX CableAnalyzer 系列铜缆认证仪有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞线，最高 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，最高 2000 MHz。
| 铜缆认证 | ||
| DSX-8000 CableAnalyzer™ | DSX-5000 CableAnalyzer™ | |
| Cat 6A/Class EA 测试时间 | 8 秒 | 10 秒 |
| Cat 8 /Class I/II 测试时间 | 15 秒 | |
| HDTDX/HDTDR 诊断测试时间 | ≈ 3 秒 | ≈ 3 秒 |
| 内存 |
≈ 5,000 Cat 8 带图 ≈ 12,000 Cat 6A 带图 |
≈ 12,000 Cat 6A 带图 |
| Level V 精度 (1 GHz) | ✓ | ✓ |
| Level VI/2G 精度 (2 GHz) | ✓ | |
| 电阻不平衡测量 | ✓ | ✓ |
| 屏蔽完整性检查 | ✓ | ✓ |
| TCL 测量 | ✓ | ✓ |
| ELTCTL 测量 | ✓ | ✓ |
| CDNEXT 测量 | ✓ | ✓ |
| CMRL 测量 | ✓ | ✓ |
| 内置 Alien XTalk 模块 | ✓ | ✓ |
| 通道适配器 | 2 GHz 范围 | 1 GHz 范围 |
| 永久链路适配器 | 2 GHz 范围 | 1 GHz 范围 |
| 可选附件 | ||
| 跳线适配器 | Cat 5e、6 和 6A 跳线 | Cat 5e、6 和 6A 跳线 |
| 同轴电缆适配器 | ✓ | ✓ |
| M12 适配器 | ✓ | ✓ |
| TERA 适配器 | ✓ | ✓ |
| GG45 适配器 | ✓ | ✓ |
有些情况下，连接这些类型的设备时不使用通用四连接器通道，尤其是那些位于天花板空间中、不适宜安装面板的设备。相反，通信室仅配备一根跳线，永久链路通过插头端接至另一端，便于其直接插入设备内，无需使用设备缆线。这就是我们所说的模块化插头端接链路（MPTL）。

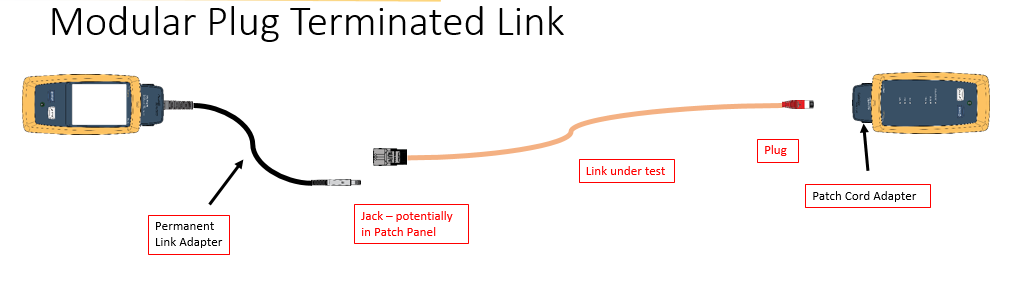

DSX CableAnalyzer™ 一端使用跳线适配器，另一端使用永久链路（见下图），从而可认证 MPTL。

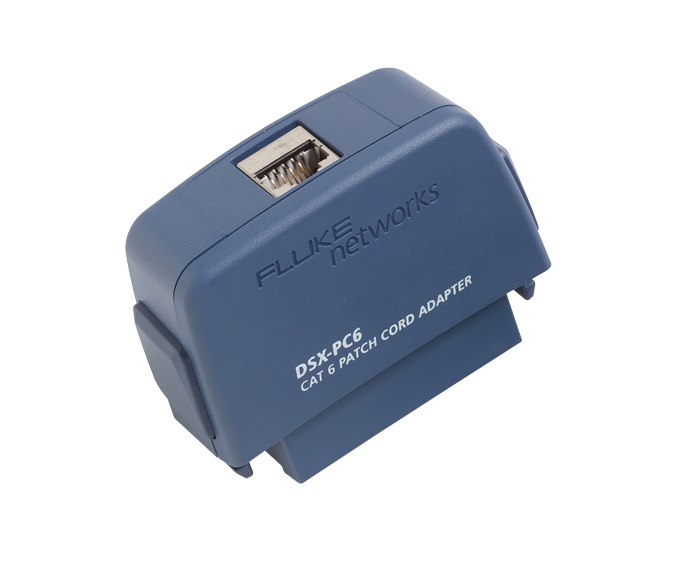

跳线适配器支持 Category 5e6 和 6A 性能级别，并可与所有 DSX CableAnalyzer™ 型号配合使用。采用MPTL测试规定，需要最新版本的 Versiv/DSX 固件。
验证线缆是否符合国际标准
DSX2-5-IE-K1 为从单对至 Cat 6A 的铜缆布线提供全面测试，包括 RJ-45、M12-D 和 M12-X 适配器。获得 30 家以上线缆制造商批准。
- 更快启动：当调试工厂机器，或机器发生改变时，再次验证机器制造商
- 防止出现故障：查找易受振动、潮湿、温度和噪音影响的边缘线缆
- 加速排障避免旁路安装浪费时间。识别线缆的准确类型和位置，或证明其状况良好
- 支持 EtherNet/IP™、PROFINET™ 、ModBus TCP™ 等协议支持 RJ45 和 M12 连接器
支持 M12 和 ix Industrial® 连接器
DSX 系列可为工业连接器提供适配器，包括
型号和配件
型号
DSX2-5000-NW 金牌支持服务
配置与 DSX2-5000 相同，但集成 Wi-Fi 被禁用。进一步了解 Fluke Premium Care – 金牌服务
GLD-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服务
GLD3-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服务
DSX2-ADD-R 金牌支持服务

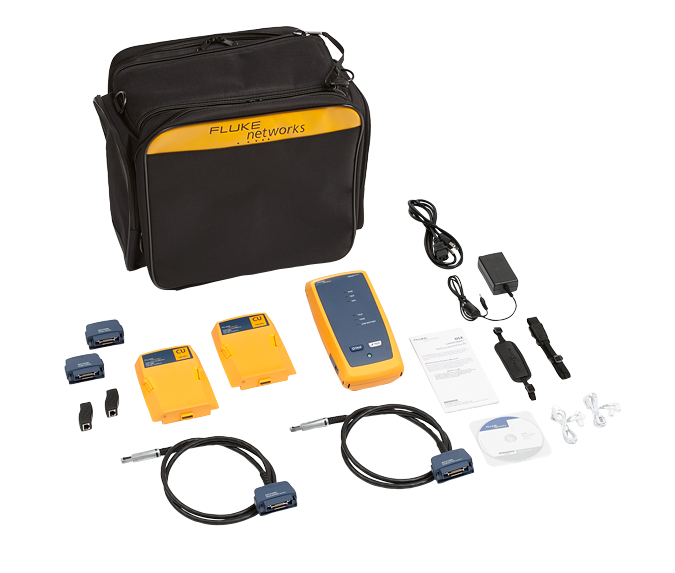

1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/EA 级永久链路适配器套装、Cat 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南（需要 Versiv 2 主机）参见照片。
GLD-DSX-ADD-R
DSX2-ADD-R 或 DSX-ADD-R 提供 1 年金牌支持服务
GLD3-DSX-ADD-R
DSX2-ADD-R 或 DSX-ADD-R 提供 3 年金牌支持服务
DSX2-CFP-Q-ADD-R 金牌支持服务
1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/EA 级永久链路适配器套装、Cat 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、(1) 个交流电充电器、(2) 个通用耦合器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南（需要 Versiv 2 主机）参见照片。
GLD-DSX-CFP-Q-ADDR
DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 1 年金牌支持服务
GLD3-DSX-CFP-Q-ADD
DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 3 年金牌支持服务
DSX-OFP-Q-ADD 金牌支持服务
(2) 个 DSX-5000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 6A/EA 级永久链路适配器套装、Cat 6A/EA 级通道适配器套装、(2) 个耳机、大号便携包、(1) 个交流电充电器、(2) 个通用耦合器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、(2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南参见照片。
GLD-DSX-OFP-Q-ADD
DSX-OFP-Q-ADD 提供 1 年金牌支持服务
DSX-ADD 金牌支持服务
(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/EA 级永久链路适配器套装、Cat 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南参见照片。
GLD-DSX-ADD
DSX-ADD 提供 1 年金牌支持服务
GLD3-DSX-ADD
DSX-ADD 提供 3 年金牌支持服务
部分 DSX-8000 型号有 2 个版本：无线和非无线。DSX-8000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本
DSX2-8000 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。参见照片。
GLD-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服务
GLD3-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服务
DSX-8000 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000/GLD INT).
DSX2-8000-NW 金牌支持服务
配置与 DSX2-8000 相同，但集成 Wi-Fi 被禁用。进一步了解 Fluke Premium Care – 金牌服务
GLD-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服务
GLD3-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服务
DSX2-8000QI 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。参见照片。
GLD-DSX-8000QI
DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 1 年金牌支持服务
GLD3-DSX-8000QI
DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 3 年金牌支持服务
DSX2-8000QI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QI/G INT)。进一步了解 Fluke Premium Care – 金牌服务
DSX2-8000QOI 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB Fiber Inspection 视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见照片。
GLD-DSX-8000QOI
DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 1 年金牌支持服务
GLD3-DSX-8000QOI
DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 3 年金牌支持服务
DSX2-8000QOI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QOI/G INT)。进一步了解 Fluke Premium Care – 金牌服务
DSX2-8000-PRO 金牌支持服务

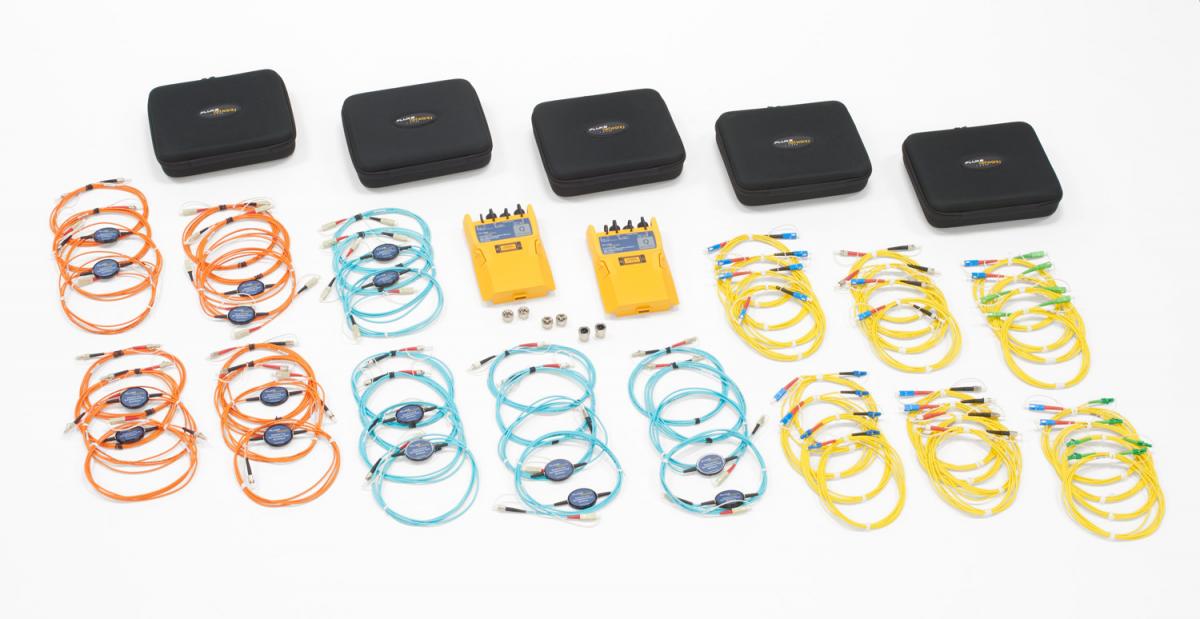

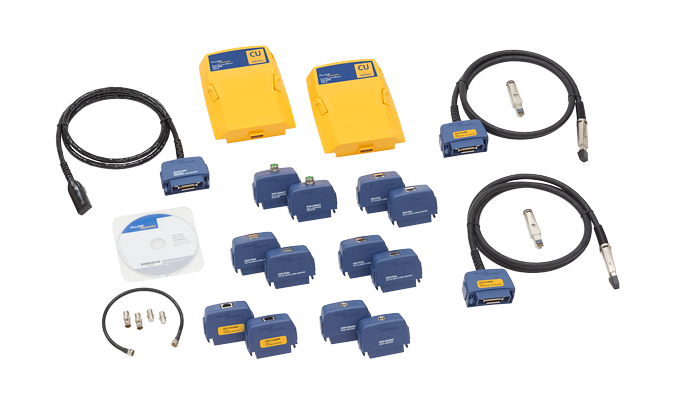

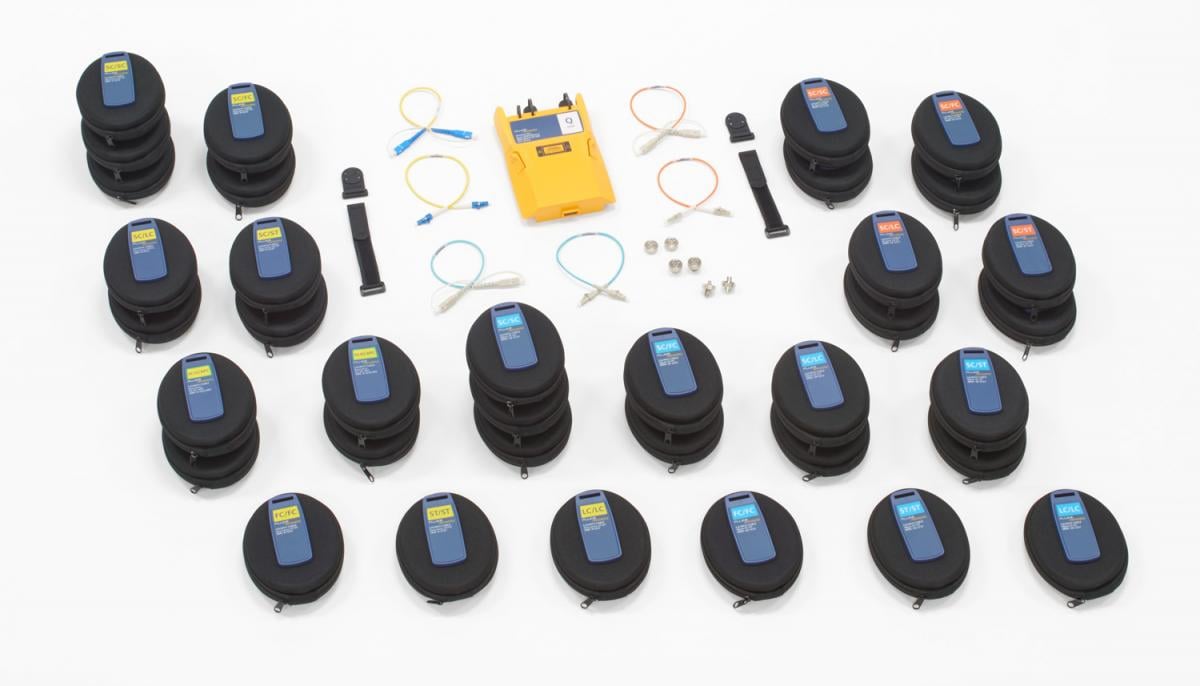

Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。单击此处了解所有物品的详细清单。
GLD-DSX-8000PRO
DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 1 年金牌支持服务
GLD3-DSX-8000PRO
DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 3 年金牌支持服务
DSX2-8000-PRO 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000PRO/G INT)。进一步了解 Fluke Premium Care – 金牌服务
DSX2-8000MI 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。 参见照片。
GLD-DSX-8000MI
DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 1 年金牌支持服务
GLD3-DSX-8000MI
DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 3 年金牌支持服务
DSX2-8000MI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000MI/G INT)。进一步了解 Fluke Premium Care – 金牌服务
DSX-8000-ADD 金牌支持服务
(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南参见照片。
GLD-DSX-8-ADD
DSX-8000-ADD 1 年金牌支持服务
GLD3-DSX-8-ADD
DSX-8000-ADD 3 年金牌支持服务

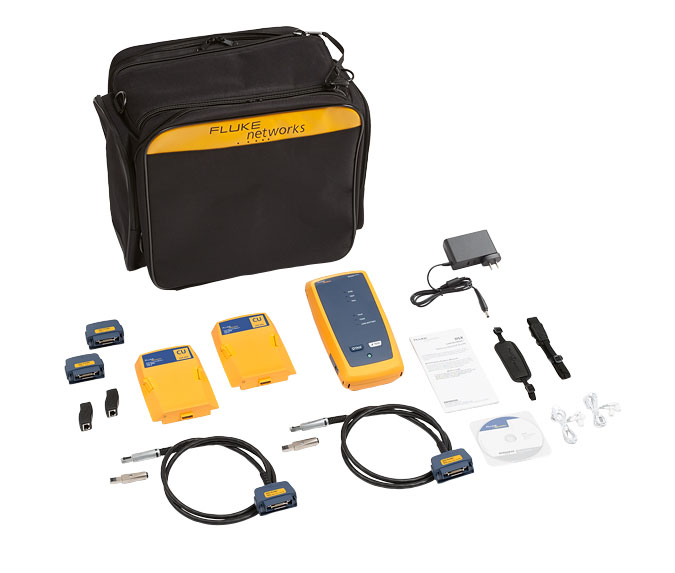

DSX2-8000-ADD-R 金牌支持服务
2 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南（需要 Versiv 2 主机）参见照片。
GLD-DSX-8-ADD-R
DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 1 年金牌支持服务
GLD3-DSX-8-ADD-R
DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 3 年金牌支持服务

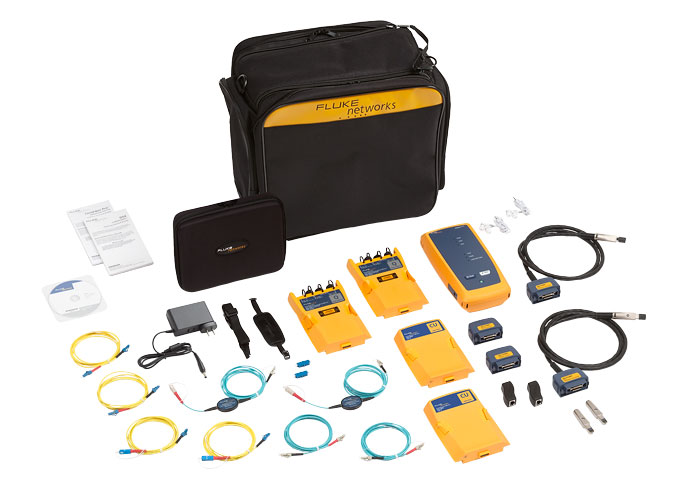

DSX2-8-CFP-Q-ADD/R 金牌支持服务
1 个 Versiv 2 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。（需要 Versiv 2 主机）参见照片。
GLD-DSX8-CFPQADD/R
DSX2-8-CFP-Q-ADD/R 或 DSX-8-CFP-Q-ADD/R 提供 1 年金牌支持服务

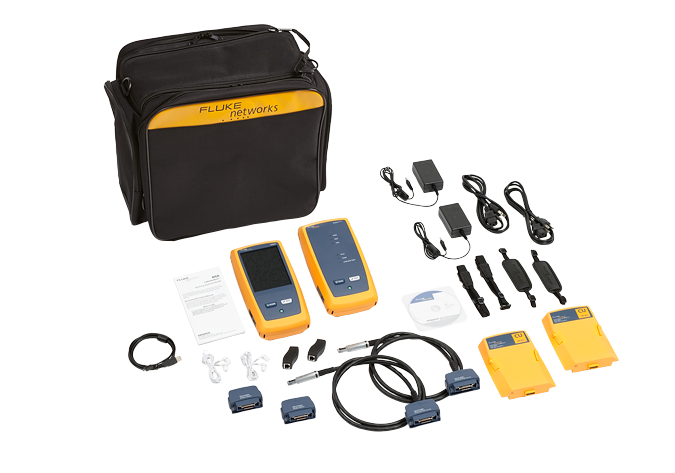

DSX2-5000 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。参见照片。
GLD-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服务
GLD3-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服务
DSX2-5000 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000/GLD INT)。进一步了解 Fluke Premium Care – 金牌服务
DSX2-5000QI 金牌支持服务
1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/EA 级永久链路适配器套装、Cat 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口线缆、(2) 个交流电充电器、(2) 个通用耦合器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。参见照片。
GLD-DSX-5000Qi
DSX2-5000QI 或 DSX-5000Qi 提供 1 年金牌支持服务
GLD3-DSX-5000Qi
DSX2-5000QI 或 DSX-5000Qi 提供 3 年金牌支持服务
DSX2-5000QI 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000QI/G INT）。
禁用集成 Wi-Fi 的 DSX2-8000QOI 提供 1 年金牌支持服务（仅限美国和欧洲）。欧洲订购：DSX2-8QOI/G-NW IN).
配置与 DSX2-8000-PRO 相同，但集成 Wi-Fi 被禁用。进一步了解 Fluke Premium Care – 金牌服务
禁用集成 Wi-Fi 的 DSX2-8000-PRO 提供 1 年金牌支持服务（仅限美国和欧洲）。欧洲订购：DSX2-8-PRO/G-NW IN)。进一步了解 Fluke Premium Care – 金牌服务

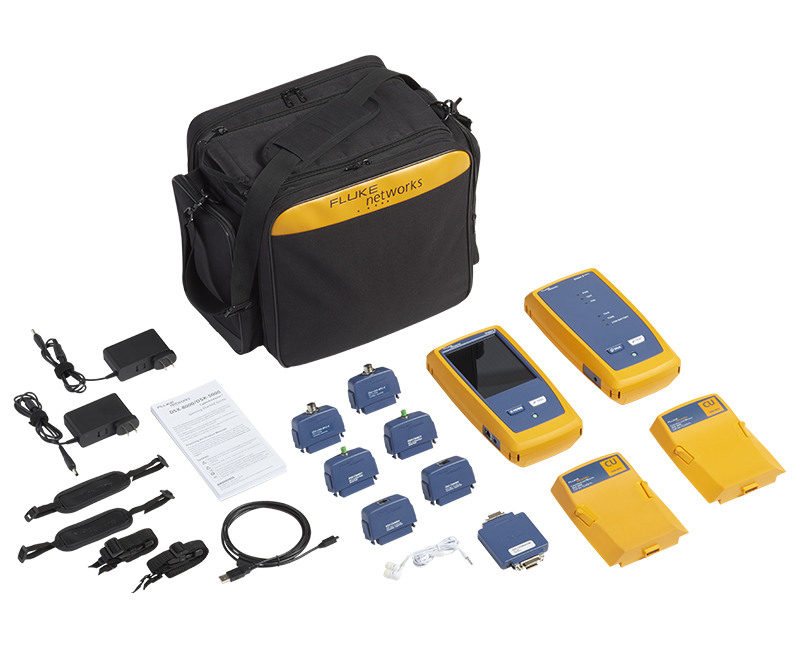

DSX2-5-IE-K1 金牌支持服务
DSX2-5-IE-K1、1 个 Versiv 主机和远端、(2) 个 DSX-5000 Copper CableAnalyzer 模块、Cat 6A/EA 级通道适配器套件、M12X 适配器套件、M12D 适配器套件、基准模块、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流充电器、集成 Wi-Fi、校准声明和入门指南。因为未包含永久链路适配器，所以使用基准模块设置基准。参见照片
GLD-DSX2-5-IE-K1
GLD-DSX2-5-IE-K1，1 年金牌支持服务，DSX2-5-IE-K1
GLD3-DSX2-5-IE-K1
GLD-DSX2-5-IE-K1，3 年金牌支持服务，DSX2-5-IE-K1
2GHZ DSX QUAD OLTS INSPC V2。进一步了解 Fluke Premium Care – 金牌服务
DSX2-8QOI-NW 金牌支持服务
DSX2-8000QOI，集成 Wi-Fi 被禁用。进一步了解 Fluke Premium Care – 金牌服务
GLD-DSX-8000QOI DSX2-8000QOI、DSX2-8QOI-NW 或 DSX-8000QOI 提供 1 年金牌支持服务
GLD3-DSX-8000QOI DSX2-8000QOI、DSX2-8QOI-NW 或 DSX-8000QOI 提供 3 年金牌支持服务
配件
DSX CAT 6A/ EA 永久链路测试适配器套装见图片
DSX TERA CAT 7A/ FA 永久链路测试适配器套装见图片
DSX CAT 6A/ EA 通道测试适配器套装参见图片
DSX TERA Cat 7A/ FA 通道测试适配器套装见图片

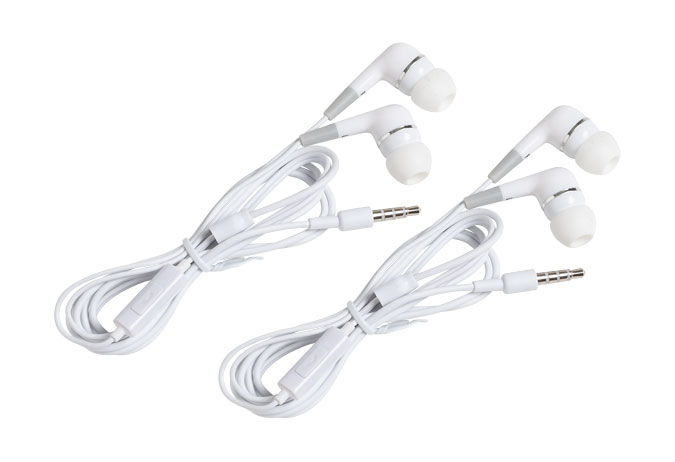

Versiv 耳机 见图片

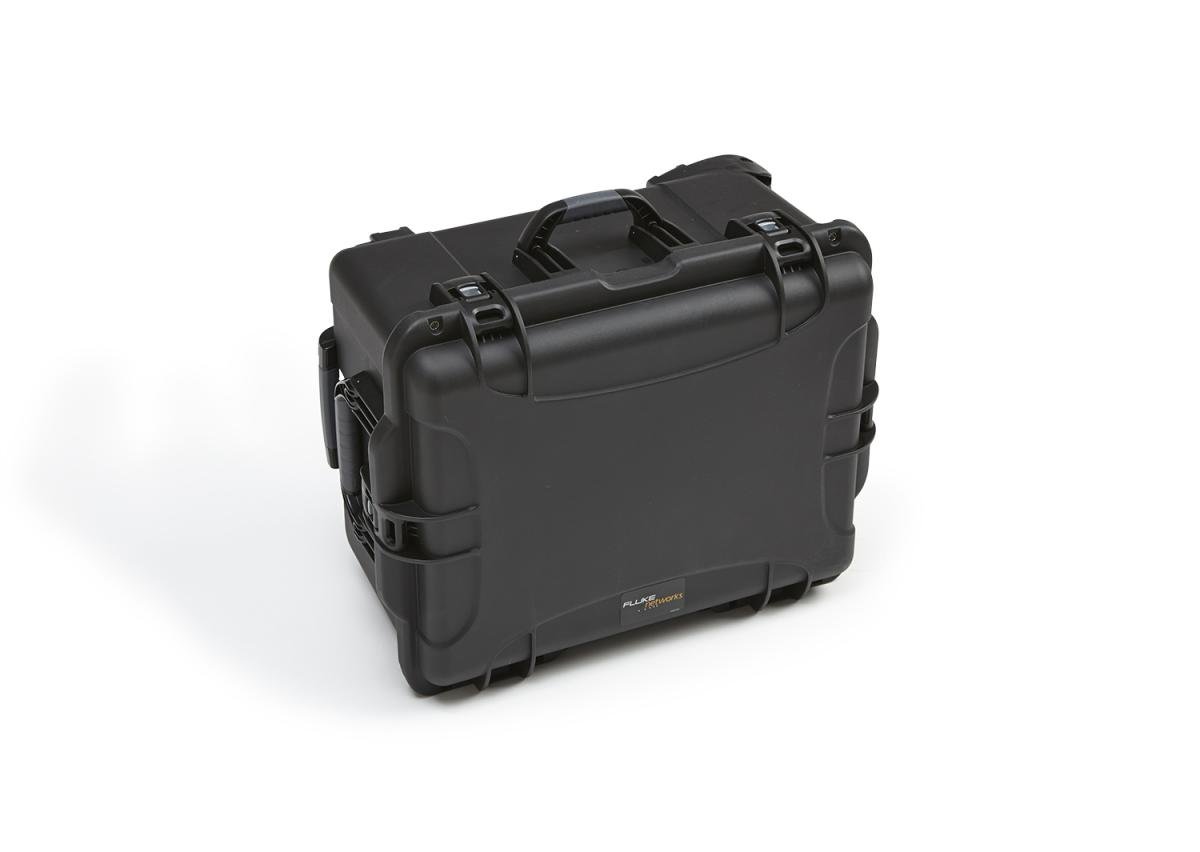

VERSIV 硬片面包装盒 参见照片
Versiv 吊挂带套包 见图片

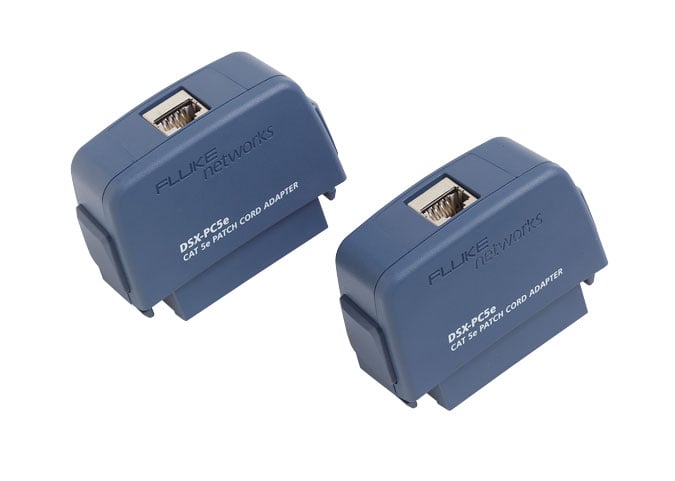

6A 类别跳接线的 DSX 跳接线测试适配器套装。

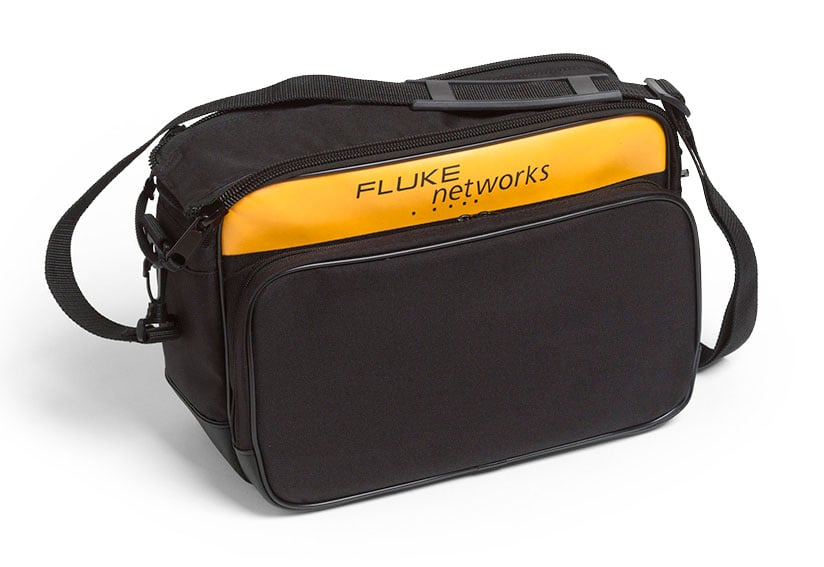

Versiv 小便携箱。请参见图片
Versiv 大便携箱背带 参见照片
DSX 同轴线缆适配器 见图片

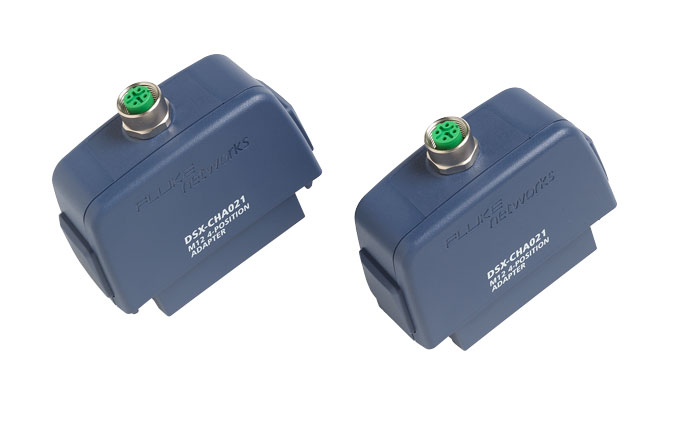

DSX M12-D 4 位适配器套件 见图片
Versiv 主机 Wi-Fi 适配器（在以下国家供应）
DSX-8000 Cat 8/I 级永久链路测试适配器套装参见照片
DSX-8000 2GHz 设置参考模块
DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。

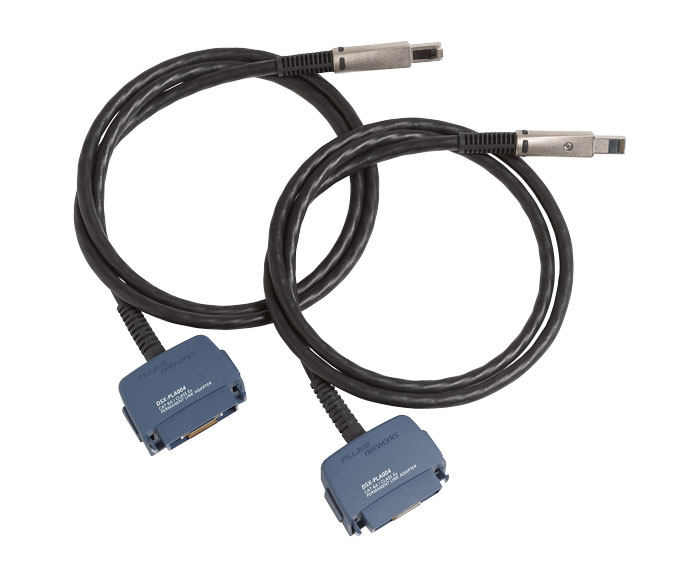

DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块

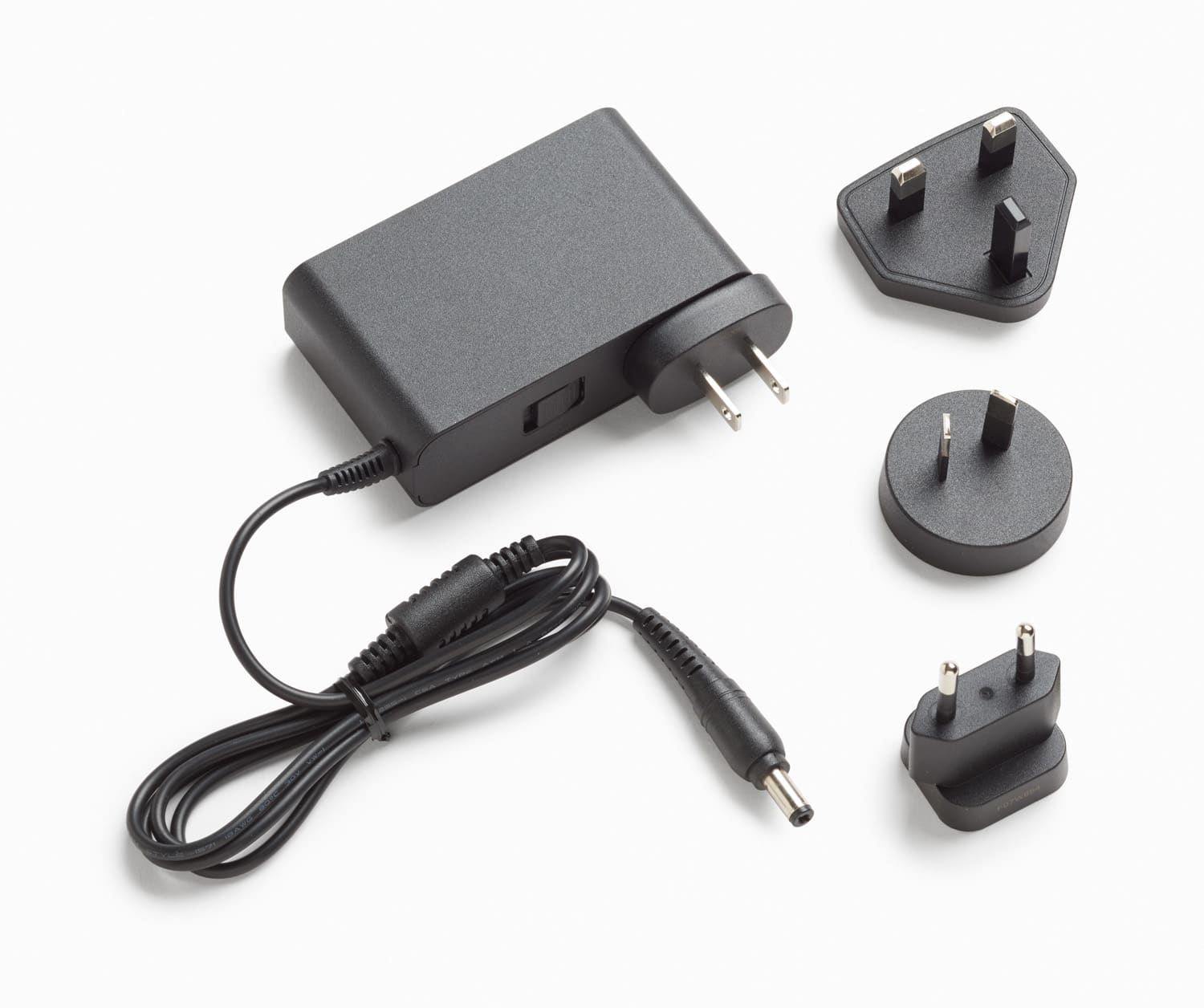

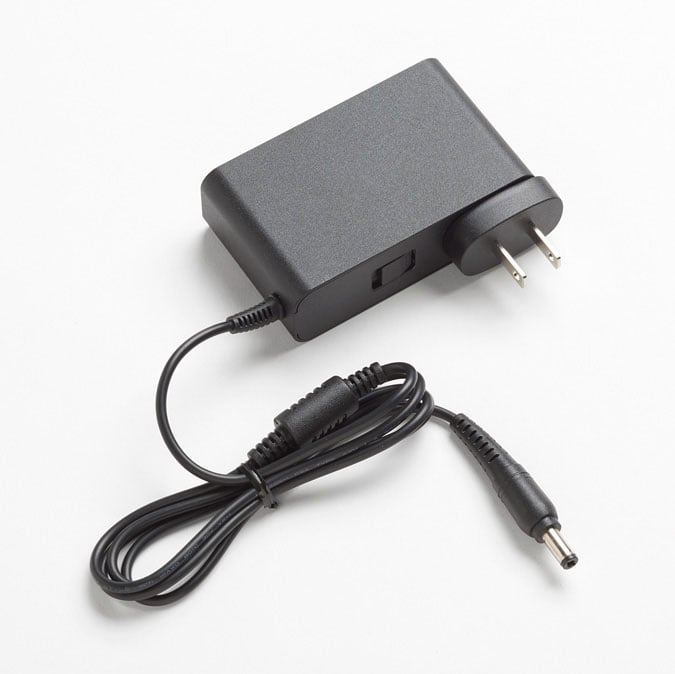

30W 电源，15V，2A 带 US、EU、AU 和 UK 适配器 参见图片
30W 电源，15V，2A 带 US、南非和印度适配器 参见图片

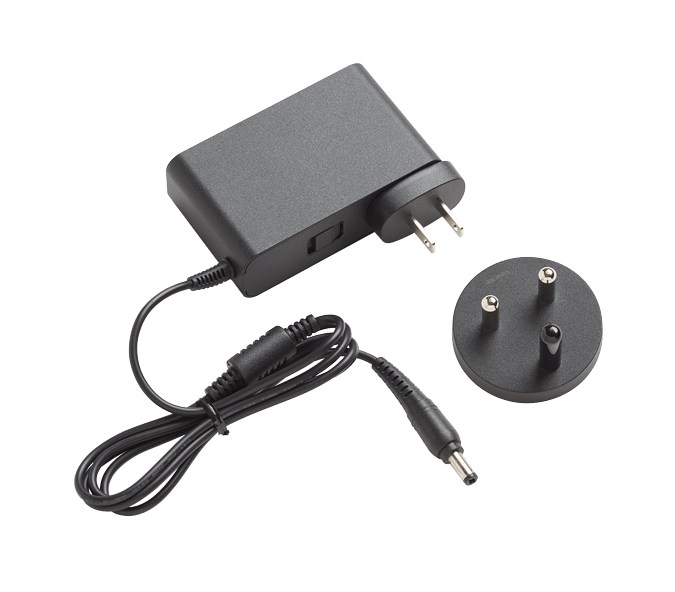

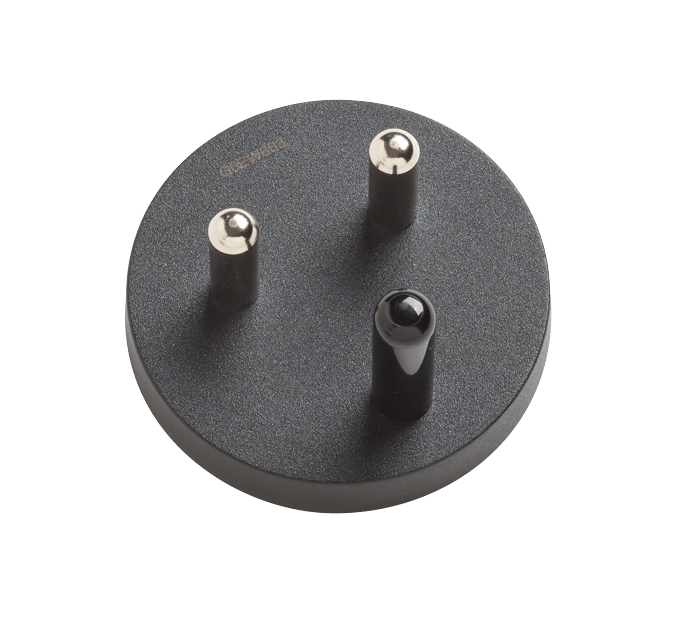

30W 电源，南非和印度适配器 参见图片

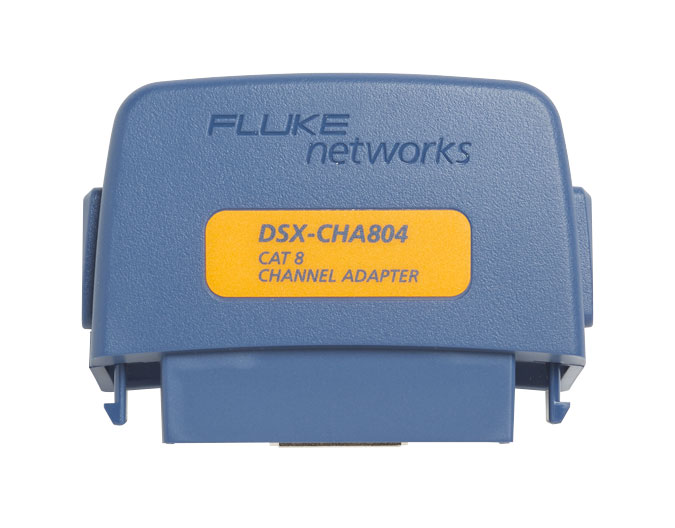

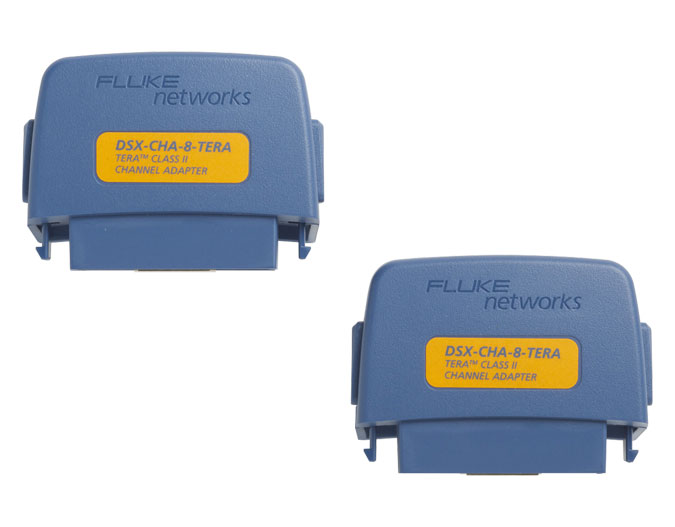

DSX-8000 TERA 通道适配器套装见图片
DSX-8000 TERA 永久链路适配器套装见图片

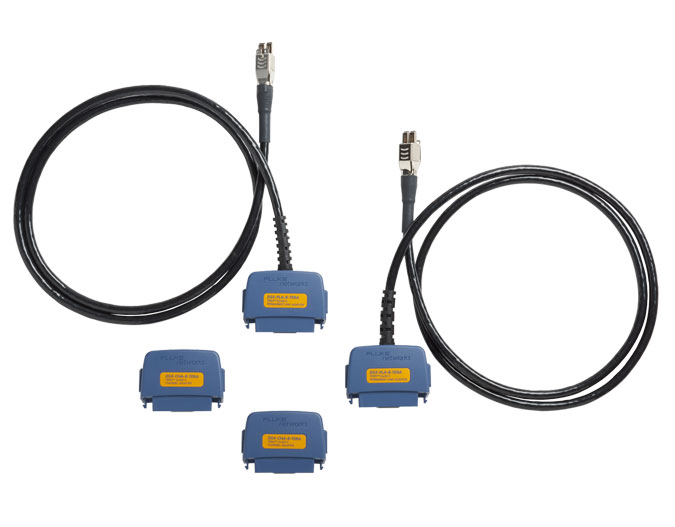

DSX-8000 TERA 永久链路和通道适配器套装见图片
单模 DSX CAT 6A/CLASS EA 永久链路适配器
屏蔽双绞线 CAT 5E 备用跳线插座套装
屏蔽双绞线 CAT 6 备用跳线插座套装
屏蔽双绞线 CAT 6A 备用跳线插座套装
DSX M12-X 8 位适配器套件 见图片
DSX-8000-MOD，2GHZ DSX 模块替换 1 UNIT
DSX 外部串扰链路端接器（2 件套装）
Versiv 2 主单元备用部件
Versiv-XL 便携包。请参见图片
VERSIV V2 主机和远端单元升级捆绑包（支持 Wi-Fi）参见图片。
VERSIV V2 主机和远端单元升级捆绑包（不支持 Wi-Fi）
用于 DSX2-8000 的单永久链路适配器参见图片。
用于 DSX2-8000 的单通道适配器参见图片。
用于 DSX2-5000 的单通道适配器参见图片。
规格
缆线类型
屏蔽和非屏蔽的双绞 LAN 布线
TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω
标准链路接口适配器
永久链路适配器
插头类型：shielded RJ45
可选插头类型：Tera
通道适配器
插座类型：shielded RJ45
可选插座类型：Tera, GG45
测试标准
TIA
3、4、5、5e、6、6A、8 类，依据 ANSI/TIA-568.2-D
ISO/IEC
Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC
最大频率
DSX-8000：2000 MHz;
DSX-5000: 1000 MHz
一般规格
自动测试速度
DSX-8000： 5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 seconds
DSX-5000： 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类 EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）
接线图、长度、传播延迟、延迟偏差、直流环路电阻、对间电阻不平衡、对电阻不平衡、插入损耗（衰减）、回波损耗 (RL)、共模回波损耗 (CMRL)、近端串扰 (NEXT)、远端串扰 (FEXT)、衰减串扰比 (ACR-N)、ACR-F (ELFEXT)、ACR-F 功率和 (ELFEXT)、NEXT 功率和、ACR-N 功率和、线外 NEXT 功率和 (PS ANEXT)、线外 NEXT 远端衰减比功率和 (PS AACR-F)、共模-差模 NEXT (CDNEXT)、横向变换损耗 (TCL)、等水平横向变换传输损耗 (ELTCTL)
输入保护
能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏
5.7 英寸 LCD，具有感应电容触摸屏
箱包
由减震材料包覆成型的耐冲击性塑料箱
体积
已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量
已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端：

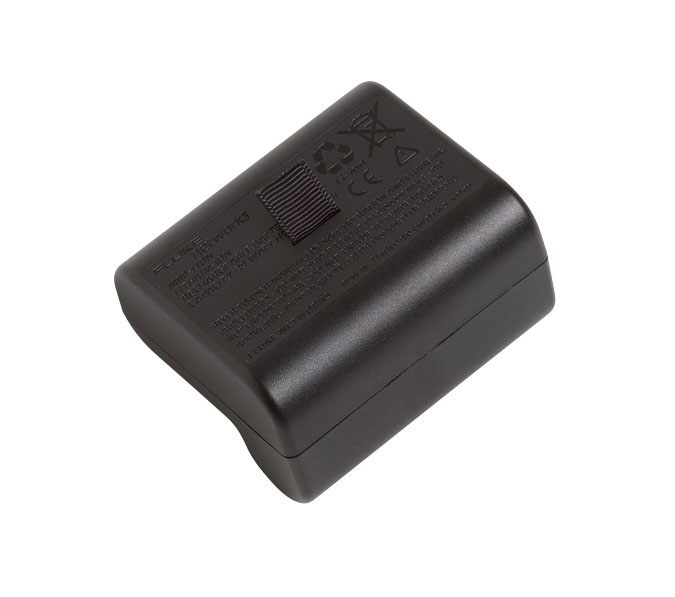

锂离子电池组，7.2 V
典型的电池寿命：
8小时
充电时间*
测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言
英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验
维修中心校验周期为一年
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
环境技术指标
操作温度
32°F 至 113°F（0°C 至 45°C）
贮存温度
-14°F 至 +140°F（-10°C 至 +60°C）
工作相对湿度
0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动
随机、2 g、5 Hz-500 Hz
冲击
1 米跌落试验（无论是否带有模块和适配器）
安全
CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度
13,123 英尺 (4,000 m)
10,500 英尺（3,200 米），含交流适配器
EMC
EN 61326-1
性能规格**
DSX-8000
8 类测试模式（或更低链路类别）
Class I/II 测试模式
ANSI/TIA-1152 Level 2G
提议标准 IEC 61935-1 Ed. 5 Level VI
DSX-5000
6A 类/ EA 级测试模式（或更低链路类别）
FA 级测试模式
高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。
高于 IEC 61935-1 第四版草案中的 V 级要求。
双绞线布线1的长度
范围
800 米 (2600 英尺)
150 米 (490 英尺)
分辨率
0.1 m 或者 1 ft
0.1 m 或者 1 ft
精度
± (0.3 m + 2 %)；0 m 至 150 m
± (0.3 m + 4 %)；150 m 至 800 m
± (0.3 m + 2 %)
传输延迟
范围
4000 ns
750 ns
分辨率
1 ns
1 ns
精度
± (2 ns + 2 %)；0 ns 至 750 ns
± (2 ns + 4 %)；750 ns 至 4000 ns
± (2 ns + 2 %)
延迟时差
范围
0 ns 至 100 ns
分辨率
1 ns
精度
± 10 ns
直流环路电阻测试
范围
0 Ω 至 540 Ω
分辨率
0.1 Ω
精度
± (1 Ω + 1 %)
过载恢复时间
过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。
文件
下载 PDF您的网络是否已准备好应对物联网(IoT)需求，支持网络中数量惊人的设备？数字照明、标牌、安防摄像头以及Wi-Fi接入点等有线设备将越来越多地采用以太网供电(PoE)。PoE部署可降低电缆安装成本，简化基础设施管理，减少维护并降低功耗。
DSX 系列铜缆测试仪可对将PoE设备连接至网络的模块式插头端接链路(MPTL)进行认证，并且进行一整套电阻测量以确保PoE正常运行。
立即升级到DSX CableAnalyzer™系列铜缆测试仪吧！以旧换新活动进行中，最高可抵扣高达20,000元！
